创新应用:一种定位水浸线缆型传感器及水浸报警仪

创新应用:一种定位水浸线缆型传感器及水浸报警仪

一、报警仪概要:

1.产品方法:水浸定位报警仪利用特制检测线缆(传感器)和水的导电特性,通过报警主机核心控制器MCU的双环路检测计算实现漏水报警和  定位功能,并且通过RS485或ZigBee将泄漏数据远传,实时无人监控。

2.产品目的:第一时间泄漏报警,精准定位,最大程度减免泄漏对检测的场所和区域造成业务停顿和设备损坏的危害。

3.产品特点:内部集成了详细的产品信息,便于用户管理和查询;检测线缆防氧化防极化防腐蚀的设计,最大距离是30m;报警仪精 度是±(0.5 6‰F.S)m。

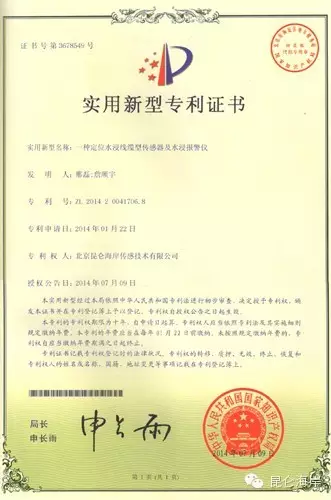

4.专利技术:ZL 2014 2 0041706.8 (见专利证书)。

二、创新应用效果:

1.应用范围:数据中心底层底板、宾馆、博物馆、电信室、暖通空调设备区、管道、电力室、储藏区与屋顶等需要检测漏水的场合;

2.应用方法:水浸定位报警仪是一个分布式全线感应泄漏检测系统,一旦有少量的漏液触及到检测线缆,报警仪能够直接定位出泄漏水的位置并及时报警,再通过RS485或ZigBee远传.

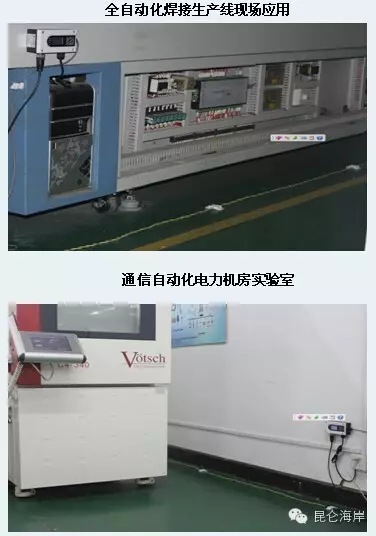

3.实际应用效果:

三、创新点与优势:

1.供电 DC24V,由于检查线缆铺设在网络机房或大型电器设备附近的地面,很容易引入干扰,硬件设计使用电源隔离模块有效隔离,软件内置干扰波模型,硬软双重隔离出各种现场干扰,有效保证定位报警仪的测量精度和误报率。

2.检测线缆(传感器):

①信号线A,信号线B,感应线A,感应线B,双绞扭合成螺旋状检测线缆;

②检测线缆中感应线外皮和芯体为导电聚合物,外皮的导电聚合物要满足防氧化防极化防腐蚀;

3.双环路检测

检测线缆由信号线和感应线组成双环路检测,并接受激励信号。由于检测线缆,在激励信号的作用下,双环路将泄漏水的位置点测试中产生不同的信号数据,这些信号数据由MCU控制器解析和计算,达到定位泄漏水的位置。

4.数据显示及远传

检测场合漏水后,水浸定位报警仪触发控制器内部开关元件报警同时解析泄漏水位置,并在LCD液晶上显示泄漏点及信息通过RS485或ZigBee远传。

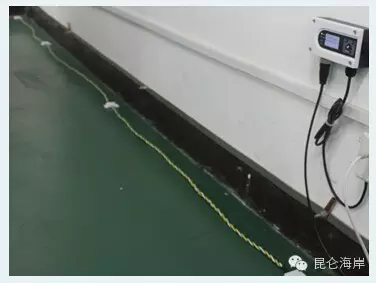

四、实物图片展示:
