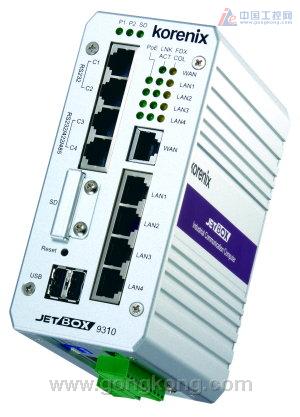

Korenix JetBox9310工业路由网管计算机(PoE)

JetBox9310 工业路由网管计算机(PoE)

荣获专利的五合一工业级PoE路由网管计算机
工业通讯计算机 :
1. RISC，64MB SDRAM，无风扇，支持宽温工作环境 (-25 ~ 70�C)
2. 即用型Linux，Modbus gateway
3. 2个USB，SD卡用于控制程序更新.
工业路由器 (5个以太网口):
1. 灵活的WAN & LAN组合
2. IP routed，Static routing，NAT，Firewall，DMZ
工业网管型PoE交换机:
1. IEEE 802.3af PoE
2. SNMP v1/v2c/v3
3. QoS
4. VLAN (802.1Q，port-based)
工业串口设备联网服务器
1. 2个RS232 串口
2. 2个RS232/422/485 串口
工业Digital I/O控制器
1. 4路DI
2. 4路DO

在工业通讯环境中，路由器、交换机和计算机是典型网络结构中的必要组成元素。随着相关技术的不断进步，设备结构变得越来越复杂，产品设置也越来越繁琐。因此，用户期待网络设备的革新，整合性的功能和友善的人机操作界面，将会成为新一代网络的主流。

JetBox 9310实质上是工业级路由交换机，融合了路由器、网管型PoE交换机和计算机的功能。提供极简易的操作方式，是设计JetBox 9310的核心精神。Korenix不仅提供串口设备联网服务器和以太网I/O，而且通过UI用户界面将路由器、交换机和计算机的设置变得非常简单。

JetBox 9310是一款RISC-based嵌入式工业通讯计算机，系统内存采用64MB动态随机存贮器，并且配备主要的数据界面，例如：5个以太网口(包括4个PoE网口)、2个USB接口、2个RS-232接口、2个RS-232/422/485三合一接口、4路DI、4路DO，支持远程I/O装置、设备、感测器的监控和数据采集，和一个SD插槽。此外，拥有内建Linux OS和主要的网络应用软件，结合路由、网管、交换机功能的JetBox 9310提供高性能内嵌式网络计算机的最佳解决方案。

系统
处理机
RISC

系统内存
SDRAM 64MB

以太网
5个10/100 Based-Tx RJ-45连接头
内建15KV ESD隔离保护

SSD
SD Card slot x1

串口
RS-232 x2, RS-232/422/485 x2 ( RJ45连接头 )

USB
USB 2.0 x 2 (Host)
Supporting devices: USB flash, Wireless LAN USB dongle

Digital I/O
4 in & 4 out Digital IO

系统控制
LED per port: Link/Activity x 5
(Green on/Green blinking)@100Mbp
LED per PoE port (LAN1~LAN4): On (Green)/Off x 4
LED per unit: Power On(Green)/Off x 2, SD card x 1 (Green)
SD card x 1(Green)
Power On/Off switch x 1
Reset button x 1

Watchdog Timer
Generates a time-out system reset, 1 sec.

电源要求
DC电源输入: 48 VDC (-48VDC)

支持系统
嵌入式Linux 2.6.21

机械规格
构造
坚固的铝合金外壳, IP31工业防护标准

颜色
Silver

安装
DIN Rail 导轨式

尺寸
66(W) x 149(H) x 120.5(D) mm

净重
800g

使用环境
工作温度
-13 ~ 158℉ (-25 ~ 70℃), 5 to 95% RH

存储温度
-40 ~ 176℉(-40 ~ 80℃), 5 to 95% RH

EMI
FCC Class A; CE/EN55022:2003 Class A;

EMS
EN61000-4-2,ESD EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11

Safety
CE, UL, cUL, EN60950

冲击测试
IEC60068-2-27 (50g peak acceleration)

自由落体测试
IEC60068-2-32

振动测试
IEC60068-2-6 (5g/ 5~500Hz/ random operation)

MTBF
319,175 hours MIL-HDBK-217 GB (MILITARY HANDBOOK) standard

质保
5 年

软件规格

内置 Linux 2.6.21

技术
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE802.3af Power over Ethernet (PoE)
IEEE 802.3x Flow Control and Back-pressure
IEEE 802.1p class of service
IEEE 802.1Q VLAN
Processing:存储转发
封包过滤: 广播封包过滤

界面
端口数量: 5个10/100 Base-TX, Auto MDI/MDI-X Network
PoE网络线缆:
10Base-T: 4-pair UTP/STP Cat.3,4,5 cable, EIA/TIA-568 100-ohm (100m)
100Base-TX: 4-pair UTP/STP Cat. 5 cable, EIA/TIA-568 100-ohm (100m)

路由
IP routed, Static routing
Per VLAN routing
NAT/DMZ
ICMP, ARP
Block/ Allow IP or port addresses

网管型交换机
设置: Web界面, TFTP update, 设置备份还原, DHCP Client/Server, 热启动, 恢复默认设置, Admin password, Port Speed/ Duplex Control, 状态统计值显示, SNMP V1/V2c/V3, SNMP Traps, RMON 1 (Statistics, History, Alarm, Events), CLI
MIB: MIB-II, Bridge MIB, Ethernet-like MIB, VLAN MIB, Private MIB
NTP for time management
VLAN:支持Port-based VLAN 和IEEE 802.1Q VLAN
Quality of Service:每Port4个优先级, IEEE 802.1p CoS ,IP Layer TOS/ DiffServ
IP Access Control:支持IP address security 防止非法访问
E-mail报警, SMTP:为指定事件自动Email报警
系统日志: 支持本地模式和Server模式


以太网性能
传输速率: 以太网口14,880 pps,快速以太网口148,800 pps
传输封包大小: 64 bytes ～ 1522 bytes (含VLAN tag)
MAC address: 1K MAC 地址列表
系统内存: 512Kbits
Back-plane: 1.2 Gbps

设备驱动
SD card, USB, Watchdog timer, UART

订购信息
JetBox 9310 RISC, 48V DC, 64MB SDRAM
包括:
JetBox 9310
串行线缆(RJ45 转DB9 male, 150 cm) 1条
4-pin 电源接线槽
10-pin DIO接线槽
快速安装向导
用户手册及软件CD

可选配件
附带应用的SD卡: SD卡容量为1G
SD1G-M Modbus, Modbus/TCP
为高端Linux用户准备的802.11g Wireless LAN USB dongle
串行线缆(RJ45 转DB9 male, 150cm)
