产品介绍

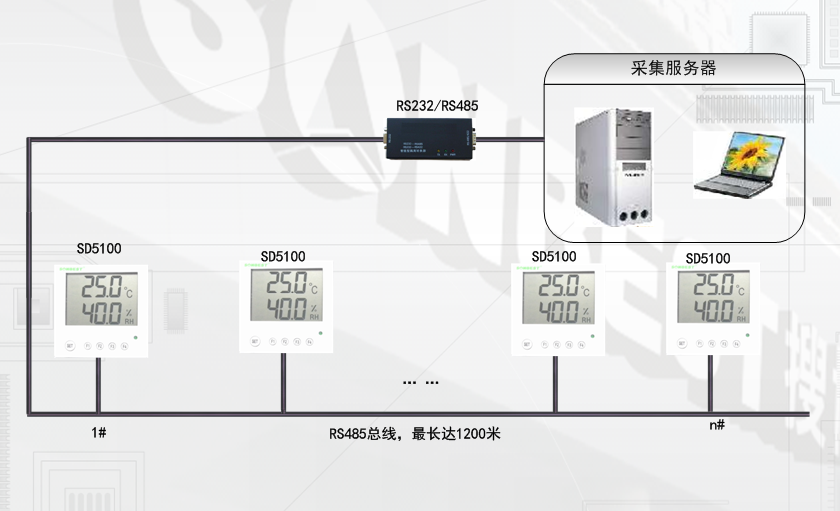

RS485组网型大屏LCD壁挂式温湿度显示仪为RS485总线式温湿度显示仪，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。
本产品可应用于(1) 通讯基站档案库 (2) 仓库(3) 实验室(4) 工厂，车间，机房(5) 博物馆，档案室，图书管(6) 医院(7) 宾馆酒店，生活小区 (8) 石油化工基地(9) 发电厂，核电站，变电站(10) 农业研究基地,卫生防疫站，环保部门等其它需要监测温湿度的各种场合等。
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
技术参数及特点
参数 参数
显示测温范围 -30℃~+85℃
传感器标称测温精度 ±0.5℃(@25℃)
显示测湿范围 0~100RH
传感器测湿精度 ±4.5%RH(@25℃)
波特率 9600（2400,4800,9600,19200,38400可自行设置）
通讯端口 RS485
供电电源 总线供电，DC6V-24V 1A
耗电 2W
存储温度 -40 - 85℃
运行环境：
-30 - 85℃
外形尺寸 86×86×25mm³

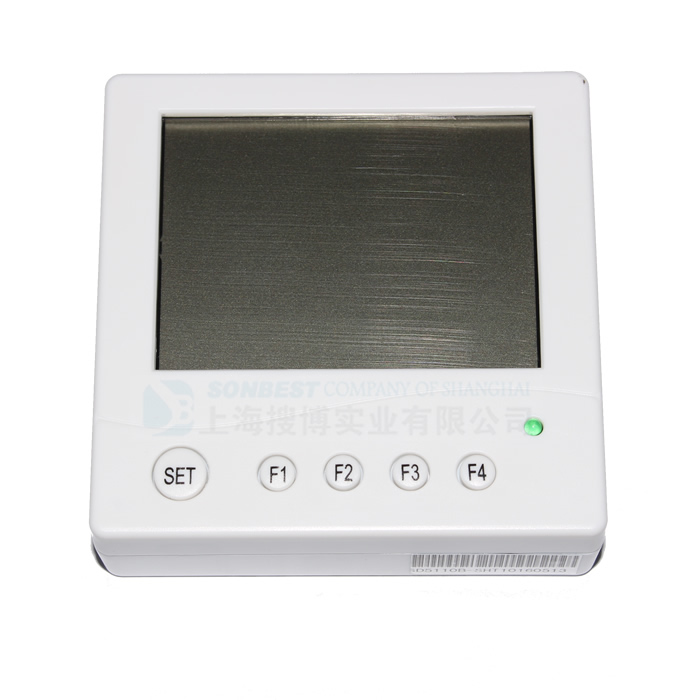

如图所示，产品上有4个键，按键可以用以设置设置地址及波特率。
按键
功能
操作说明
SET
进入设置模式
每按一次，顺序进入：
1波特率及设备地址设置; 2温度上下限设置;
3湿度上下限设置; 4正常显示状态，此状态时其它按键无效
F1
增大
1设备地址设置时：增大地址
2温度上限设置时：增大设置的报警温度值
3湿度上限设置时：增大设置的报警湿度值
F2
减小
1设备地址设置时：减小地址
2温度上限设置时：减小设置的报警温度值
3湿度上限设置时：减小设置的报警湿度值
F3
增大
1波特率及设备地址设置时：每按1次按由小到大顺序切换2400，4800，9600，19200，38400五种波特率，9.6表示9600
2温度下限设置时：增大设置的报警温度值
3湿度下限设置时：增大设置的报警湿度值
F4
减小
1波特率及设备地址设置时：每按1次按由大到小顺序切换2400，4800，9600，19200,38400五种波特率
2温度下限设置时：减小设置的报警温度值
3湿度下限设置时：减小设置的报警湿度值
例如：对设备地址及波特率进行修改：（如图所示）
接线

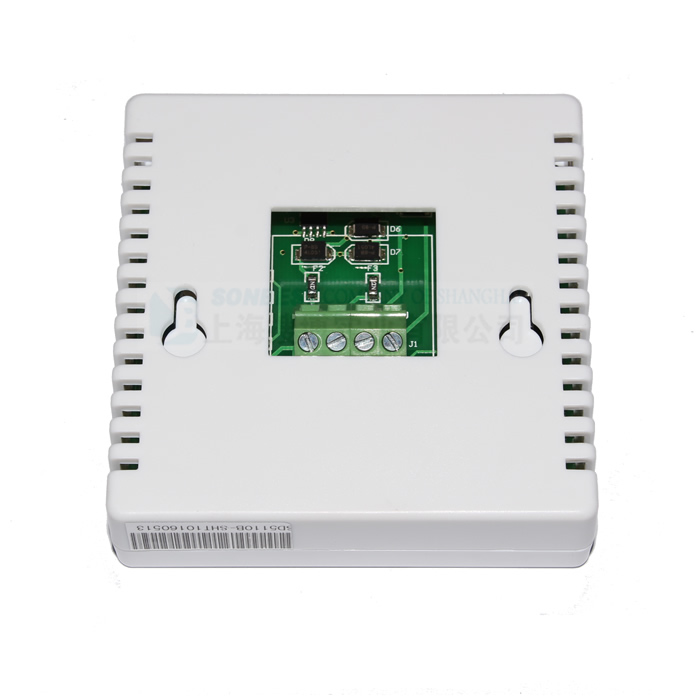

产品背面有4个接线座，其引脚定义如下表所示
引脚 说明 备注
+24V 此引脚为电源正极，电源范围为6-24V 符号为24V+，实际为宽电源供电
GND 此引脚为电源负极，电源范围为6-24V
B- RS485 B-
A+ RS485 B-
外形尺寸
产品外形尺寸为86*86*25MM，如下图所示
通讯协议
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
1. 读取数据
[设备地址][功能码：03][起始地址：2字节][数据长度：2字节][CRC16校验]
注：数据长度为2字节，温湿度传感器值固定为0x00 02
设备响应：
[设备地址][命令号][返回的字节个数][数据1][数据2][CRC16校验][00]响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，每个数据占用两个字节。为整型数据，真实值为此值除以100。
例如：将数据地址改为2后，查询1号设备上温湿度传感器数据：
发送：01 03 00 00 00 02 C4 0B
回应: 01 03 04 06 50 16 B3 B5 7F
上例回复数据中：01表地址1，04表数据长度为4个字节，由于测点数据长度占两个字节，比如第一个数据为06 50, 折成10进制即为：1616,因模块分辨率为0.01,该值需除以100,即实际值为16.16度，同理：16 B3为第2路值，十进制数据为：5811，湿度值为58.11%RH.
2. 读取设备地址
若不知道当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前设备地址。
发送命令格式：
[设备地址：0xFA][命号:0x03][00 00 00 01] [CRC16]
说明：
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数，为固定值,不可更改。
比如查询当前设备地址，命令为 FA 03 00 00 00 01 91 81
设备响应:
01 03 02 06 62 3A 0D
设备响应格式：
[设备地址][命令号] [数据长度:1字节] [随机字节：2字节] [CRC16]
比如：02 25 01 18 11 CD 表明设备地址为02 。
3. 更改设备地址
发送命令格式：
[设备地址][命令号:0x06][ 辅助命令号：0x0B] [00 00] [目标地址:占1个字节] [CRC16]
