上海迅饶1024点数据机房专用网关--BAC1022-1U
型号:BAC1022-1U(机架式安装)
/功能描述
X2BACnet是一款功能很强大的协议转换网关，X2BACnet的意思是X代表各家不同的通信协议，2是To的谐音表示转换，BACnet最终支持的是标准BACnetIP/MSTP协议。使得用户可以根据现场设备的通信协议进行配置，转成标准的BACnetIP或BACnetMSTP协议。在PC端仿真运行无误后，上传到硬件协议转换网关中。
/1U的概念
之所以要规定服务器的尺寸，是为了使服务器保持适当的尺寸以便放在铁质或铝质的机架上。机架上有固定服务器的螺孔，以便它能与服务器的螺孔对上号，再用螺丝加以固定好，以方便安装每一部服务器所需要的空间。所谓“1U的PC服务器”，就是外形满足EIA规格、厚度为4.445cm的产品。设计为能放置到19英寸机柜的产品一般被称为机架服务器。
迅饶BAC1022-1U协议网关产品尺寸满足1U设计概念，方便用户安装，并且可以连接近200种不同协议，方便集成到BACnet系统，实现数据通讯和监控。
/应用领域
硬件网关BAC1022-1U （1网、2RS485、2RS232）支持多种协议转换，可以解决Honeywell，西门子，江森的Metasys、霍尼的EBI或者Niagara、施耐德TAC、加拿大Delta的ORCAview等大型楼宇自控公司组态软件无法连接一些不常见的控制设备，如PLC、空调、电梯、消防、灯光控制系统、电表、水表等。通过硬件网关将非标协议转换成BACnet标准协议，这样BACnet客户端组态软件就可以通过网关访问现场设备了。
/支持寄存器类型及个数
BACnet网关支持BACnet IP/MSTP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建1024个点。
BACnet寄存器类型 | BACnet寄存器个数 |
AI （只读不写） | 1024（0~1023） |
AO（可读可写） | 1024（0~1023） |
AV（可读可写） | 1024（0~1023） |
BI （只读不写） | 1024（0~1023） |
BO（可读可写） | 1024（0~1023） |
BV（可读可写） | 1024（0~1023） |
MI （只读不写） | 1024（0~1023） |
MO（可读可写） | 1024（0~1023） |
MV（可读可写） | 1024（0~1023） |
/软件特点
软件特点 | -绿色免安装，支持中英文; |
|---|---|
| -支持近200种协议同时转为BACnet IP/MSTP服务器; | |
| -支持WEB浏览，查看，设置，进行监视和控制; | |
| -支持线性转换，取位，高低字节转换; | |
| -支持内部变量功能，支持查看设备离在线状态; | |
| -支持AI、 AO、 AV、 BI、 BO、 BV、 MI、 MO、 MV九种寄存器类型; | |
| -配置软件X2BACnet配置工程方便， 1024个点20分钟内即可完成; | |
| -添加新的私有协议支持BACnet,2周内即可完成; |
/硬件参数
硬件参数 | 处理器：主频400MHZ | 电源：AC/DC 24V |
|---|---|---|
| 内存：DDR2高性能内存，支持64MB/128MB(可选) | 重量：1800g | |
| 系统：WINCE系统 | 尺寸(L×W×H)： 482mm×179mm×44mm | |
| 功耗：7W | 材质：碳钢 | |
接口：1个网口，2个串口 (2个RS485接口/2个RS232接口) | 安装方式：机架式安装 | |
| Flash：256M | 温度： -20～75℃(工作) -30～80℃(储运) | |
网络：板载DM9000 100M高性能以太网卡 1个RJ45接口 | 湿度： 20％～90％无凝露(工作) 15％～95％无凝露(储运) |
/产品尺寸图

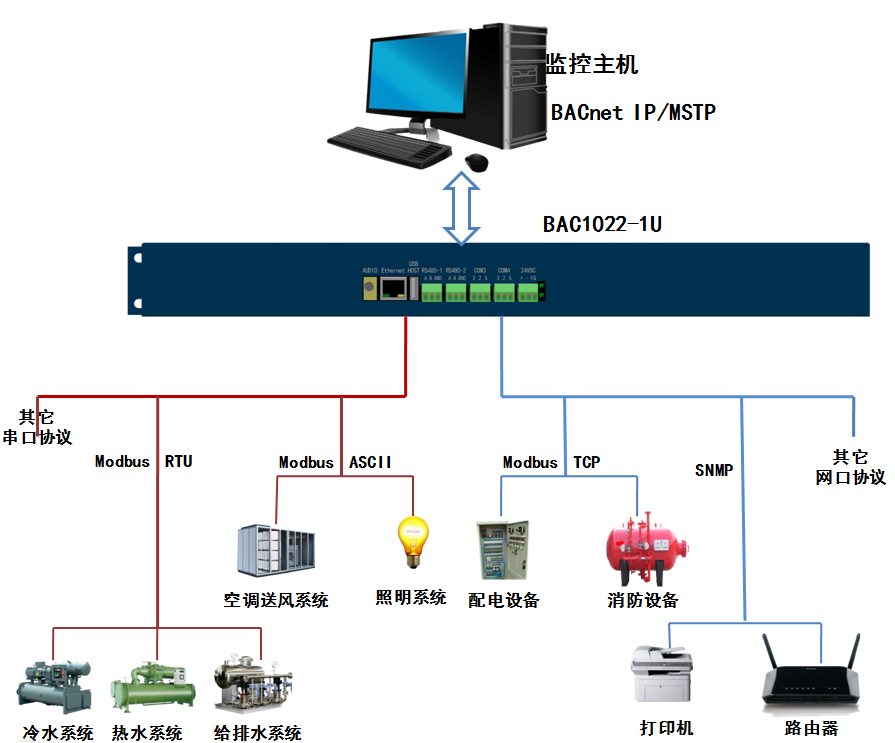

/现场应用原理图
采集端支持的协议
一般协议
1 BACnet IP 网口
2 BACnet MS/TP 串口
3 Modbus RTU 串口
4 Modbus ASCII 串口
5 Modbus TCP 网口
6 Modbus UDP 网口
7 Modbus RTU_TCP 网口
8 Modbus RTU_UDP 网口
9 Modbus ASCII_TCP 网口
10 Modbus ASCII_UDP 网口
11 Modbus RTUServer ModbusRTU从站
12 OPC XML-DA OPC基金会
13 SNMP 简单网络管理协议
模拟仿真
14 Simulator 仿真模拟设备
进口热量表
15 MBus_Siemens_EU 欧版热量表
16 MBus_Honeywell 霍尼韦尔进口热量表
17 MBUS_XinTuo 新拓超声波热量表、河北翔源超声波热量表
18 MBus_Landis_Gyr 兰吉尔进口热量表
19 MBus_Siemens_FUE950 西门子进口热量表
20 MBUS_MaiTuo 迈拓超声波水表、深圳兴源水表
21 MBus_Kamstrup 丹麦卡姆鲁普进口热量表
22 MBus_HYDROMETER 荷德鲁美特进口热量表
国产能量表
23 MBUS_AKE 艾科超声波热量表、合肥瑞纳超声波热量表、天罡CJT188超声波热量表
24 MBus_YongGang 甬港热量表
25 MBus_Zenner 真兰热量表
26 MBus_EnergerMeter Mbus能量表
27 MBus_EnergyMeter_HaiLin 海林MBus能量表
28 Modbus_HaiLin_EnergyMeter Modbus海林能量表
水表
29 MBus_WaterMeter Mbus水表
30 MBus_lyglhsb 连云港浪花水表
31 ModbusRTU_Zenner Modbus真兰大口径水表
32 MBus_WaterMeter_LXSGY_15E 宁波水表LXSGY-15E
流量计
33 Modbus Kent 肯特流量计
34 Spirax SARCO M841 斯派莎克流量计
35 SC_FlowMeter 湖南首创流量计
36 Modbus_CNM 苍南仪表流量计
37 MODBUS_LCD LCD流量仪
38 Modbus_LDZ_6_GuangHua 上海光华电磁流量计
39 Modbus_BiaoYi_WL 上海标一阀门有限公司WL涡街流量计
电梯
40 Hitachi Elevator BA Iterface 日立电梯
41 Mitsubishi Elevator SMOS-PS2 国产三菱电梯
42 Mitsubishi Elevator KLR-F485 进口三菱电梯
43 Otis Elevator BA Interface 奥的斯电梯
44 ModbusRTU_Otis_BAS 奥的斯电梯BAS接口
45 Otis_Elevator_BA_Jen2 奥的斯电梯Jen2
46 ModbusTCP_Thyssenkrupp_Elevator 蒂森克虏伯接口电梯
47 ModbusRTU_Thyssenkrupp_Elevator 蒂森克虏伯电梯485口
48 Mitsubishi Elevator SMOS-PS2_TCP 国产三菱电梯TCP接口
49 Modbus_Otis_Elevator 奥的斯国产电梯
50 Modbus_Kone elevator 芬兰通力电梯
51 Mitsubishi Elevator MAXIEZ 芬兰通力电梯
52 Mitsubishi Elevator MAXIEZ 三菱MAXIEZ电梯
电表
53 IEC104 IEC104规约
54 DLT645-1997 多功能电表1997标准
55 DLT645-2007 多功能电表2007标准
56 Modbus PM800 施耐德电表
57 Modbus IEM3000 施耐德IEM3000系列电表
58 CDT 电力规约
59 DLT645-CHINT浙江正泰DTS634-F型三相电子式电能表
60 Modbus_woyat Modbus沃亚特电表
空调
61 Toshiba_Airconditioning 东芝多联机空调
62 EMERSON_ACM03U1 艾默生精密空调、支持DataMata3000
63 Hisense_Airconditioning 海信空调
64 Joton Tmaster 约顿空调
65 Modbus_DAIKIN_IRACC 大金空调网关
66 DAIKIN_DRCH-R5 大金P板_大金空调远程监控
67 VotonThermostat 沃顿空调温控器
68 SysGreen_Airconditioning 苏州智照节能空调
69 Hitachi_Chiller 日立冷机
70 SANYO_DG-52GHT 三洋冷机
71 Gree_BaseStationAirconditioning 格力基站空调电总协议PLC系列
72 Mitsubishi FX1S 三菱PLC FX1S系列RS232通讯
73 Mitsubishi FX2N 三菱PLC FX2N系列RS232通讯
74 Mitsubishi FX3U 三菱PLC FX3U系列RS232通讯
75 Mitsubishi FX_485ADP_485BD 三菱PLC FX系列RS485通讯
76 Mitsubishi Melsec_Q_Serial 三菱Q系列RS485/RS422通讯
77 Mitsubishi Melsec_Q_TCP 三菱Q系列TCP通讯
78 MEGMEET_MC200 深圳麦格米特MC200系列DTU协议
79 Haiwell E/S PLC 厦门海为PLC
80 Haiwell H/N PLC 厦门海为PLC
81 Panasonic FP 松下FP系列PLC
82 XINJE PLC 信捷PLC
83 DELTA_DVP 台湾台达DVP系列PLC
84 FATEK_FB 台湾永宏PLC
85 OMRON_FINS_UDP 欧姆龙FINS UDP系列PLC
86 OMRON_FINS_Serial 欧姆龙FINS Serial系列PLC
87 Saia_SBus_UDP 思博PLC
88 Toshiba_PROVISOR_TC200 东芝TC200系列PLC
西门子PLC
89 Siemens S7-200 PPI 西门子PLC S7-200系列PPI
90 Siemens S7-200 Network 西门子PLC S7-200系列工业以太网
91 Siemens S7-300 Network 西门子PLC S7-300系列工业以太网
92 Siemens S7-1200 Network 西门子PLC S7-1200和PLC S7-1500系列工业以太网
93 XT55 GPS SERVER 西门子卫星无线通讯模块
灯控
94 KNXnetIP KNX智能控制
95 KNXnetIP_MultiCast KNX智能控制-组播
96 DyNet 飞利浦Dynalite灯光控制协议
97 Modbus LDS LDS灯控适配器
98 MicroPara_DR0816 英国MP灯控8路继电器
99 MicroPara_DR1220 英国MP灯控12路继电器
100 MicroPara_DH0416 英国MP灯控4路16A 1-10V调光
101 LitePuter_DP_105E 台湾永林灯控
102 LitePuter_PLNET 台湾永林灯控
103 MicroPara 英国MP灯控
104 ULaiDe 优莱德灯光控制
105 LDS 邦奇智能照明控制
106 E_Linker_ECWG485 深圳易联泛光照明485协议
107 Lutron_Telnet 路创Telnet 协议
UPS
108 SANTAK UPS 山特UPS/商宇UPS
119 DELTA UPS ES3000 台达电源
110 LEGRAND UPS 罗格朗UPS
111 EMERSON_HIPULSE 艾默生UPS电总协议
112 EMERSON_Liebert_UPS 艾默生UPS电总协议
113 ModbusRTU_GE_UPS 通用电气UPS
114 EKSI_UPS 江苏爱克赛UPS
太阳能控制系统
115 Cibsolar_CA 北京创意博太阳能
116 Kaseman GRC TNC-6太阳能控制系统
消防报警
117 JB-3208 CRT 松江飞繁消防
118 Siemens Cerberus FS18 北京西门子西伯乐斯FS18消防报警
119 BOSCH_DS7400XI_TCP 博世DS7400XI报警系统Nport_5110
120 BOSCH_DS7400XI 博世DS7400XI报警系统
121 VESDA_Open_HLI_Protocol VESDA开放性报警协议
122 YANRONG_YR_LC_TXAH 炎荣报警中兴力维版（主动上传）
123 NOTIFIRE_NFS2_3030_CRT 诺帝菲尔消防报警系统
温度采集模块
124 LTM9662_485NET M9600温度采集模块Modbus RTU
环保协议
125 SC_HuangMei 湖南首创环保212协议
雷达
126 Hypersee_Radar 艾博信雷达
127 Hypersee_Alarm_Radar 艾博信雷达
计量称重
128 Buhler_MEAF 布勒称
129 METTLER_TOLEDO_SICS 梅特勒-托利多称重秤
130 YAOHUA_XK3190 耀华称
其他协议
131 FFU 风机中继器
132 Panasonic MINAS A5 松下伺服马达
133 SINOLY JINE_JA05 深圳新能力科技有限公司直流屏
134 SAUTER_CASE_VAV 北京索特自控
135 saj110 _AlarmSystem 顺安居报警系统
136 EMEC_LDPH 爱米克LDPH分析仪
137 RKC_CH402 日本理化RKC CH402温控器
138 YuDian_AI_Single_loop 厦门宇电AI系列
139 GreenDaoFenMuJi 深圳绿岛风幕机
140 SOLIN 索林地暖控制器
141 Condair_PH 独立式蒸发加湿器
142 BIGBANIAN_AIRC800 大榕树空调远程控制器
143 ACTI_SignalSelector 爱科特信号选择器
144 Modbus_TG01W 桂林航天TG01W分析仪
145 Ebara_Densan_S-BCS 荏原电产S-BCS锅炉机组
146 Modbus_HOLTOP_HDK_09S_BA 环都拓普HDK_09S_BA新风换气机
147 YeeFung_Parking_System 怡丰车库系统
148 Projector 爱普生投影机
149 HeFei_Ahhfat 合肥艾通自动化
150 BoosterBoiler_NEURON_NXQ 北京富士特锅炉有限公司
151 Epson_PJLink 爱普生投影机-网口
采集端协议列表.pdf如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
