“森创”两相混合式步进电机细分驱动器 SH-20403

技术特点

    10V～40V直流供电
    H桥双极恒相流驱动
    最大3A的八种输出电流可选
    最大64细分的七种细分模式可选
    输入信号光电隔离
    标准共阳单脉冲接口
    脱机保持功能
    半密闭式机壳可适应更严苛环境
    提供节能的自动半电流锁定功能
    通过CE认证

电气特性（环境温度Tj=25℃时）

使用环境及参数

电源电压

驱动器内部的开关电源设计保证了可以适应较宽的电压范围，用户可根据各自的情况在10V到40VDC之间选择。一般来说较高的额定电源电压有利于提高电机的高速力矩，但却会加大驱动器的损耗和温升。

输出电流选择

本驱动器最大输出电流值为3A/相（峰值），通过驱动器面板上六位拨码开关的第5、6、7三位可组合出八种状态，对应八种输出电流，从0.9A到 3A（详见电流选择表）以配合不同的电机使用。
说明：面板丝印上的白色方块对应开关的实际位置。

细分选择

本驱动器可提供整步、改善半步、4细分、8细分、16细分、32细分和64细分七种运行模式，利用驱动器面板上六位拨码开关的第1、2、3三位可组合出不同的状态（详见细分模式选择表）。
说明：面板丝印上的白色方块对应开关的实际位置。

自动半电流

若上位控制机在半秒钟内没有发出步进脉冲信号，驱动器将自动进入节电的半电流运行模式，电机绕组的相电流将减为设定值的一半，在此状态下电机和驱动器的功耗得以降低，但电机的输出力矩也相应下降。在下一个脉冲到来时驱动器自动恢复输出电流为额定值。

错相保护

两相电机与驱动器连接时，用户极易接错相，从而严重损坏驱动器。本驱动器设计了错相保护电路。用户即使接错相，驱动器也不会损坏，不过电机运行会不正常，主要表现在出力极小。遇此情况，应检查电机接线是否正确。

关于散热

工作温度过高是大部分线路故障的根源，有效散热对于提高可靠性和运行寿命尤其重要。建议将驱动器紧密地固定在用户的金属机箱上，通过机箱底板协助散热。有条件的话还可在接触面上加硅脂等导热材料。如果外加散热风扇，驱动器的温升会大为降低。

输入信号

驱动器的接线端子采用可拔插端子，可以先将其拨下，接好线后再插上。注意为避免端子上的螺钉意外丢失，在不接线时也应将端子的螺钉拧紧

公共端：本驱动器的输入信号采用共阳极接线方式，用户应将输入信号的电源正极连接到该端子上，将输入的控制信号连接到对应的信号端子上。控制信号低电平有效，此时对应的内部光耦导通，控制信号输入驱动器中。

脉冲信号输入：共阳极时该脉冲信号下降沿被驱动器解释为一个有效脉冲，并驱动电机运行一步。为了确保脉冲信号的可靠响应，共阳极时脉冲低电平的持续时间不应少于10μs。本驱动器的信号响应频率为70KHz，过高的输入频率将可能得不到正确响应。

方向信号输入：该端信号的高电平和低电平控制电机的两个转向。共阳极时该端悬空被等效认为输入高电平。控制电机转向时，应确保方向信号领先脉冲信号至少 10μs建立,可避免驱动器对脉冲的错误响应。

脱机信号输入：该端接受控制机输出的高/低电平信号，共阳极时低电平时电机相电流被切断，转子处于自由状态（脱机状态）。共阳极时高电平或悬空时，转子处于锁定状态。

注：本驱动器可以通过修改程序实现对双脉冲工作方式的支持，当工作于双脉冲方式时，方向信号端输入的脉冲被解释为反转脉冲，脉冲信号端输入的脉冲为正转脉冲。另外，标准共阳驱动器也可以修改成共阴驱动器。以上特殊需求需要客户提前说明。

典型接线图

输入接口电路

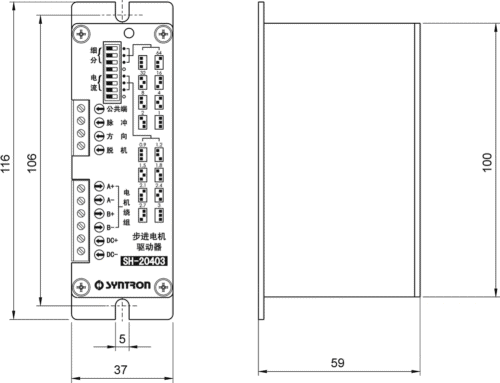

外形尺寸图
