雷赛 M535两相细分步进驱动器

特性
高性能、低价格
光隔离信号输入
供电范围18-46VDC
静止时电流可自动减半
细分精度256倍细分可选
过压，过流保护
单/双脉冲输入兼容
最大驱动电流可达3.5A

应用领域

      特别适合各种中小型自动化设备和仪器，例如：包装机、雕刻机、气动打标机、贴标机、激光打标机、绘图仪、小型雕刻机、数控机床、拿放装置等。在用户期望低振动、小噪声、高精度、高速度的小型设备中效果特佳。


概述

      M535是采用美国先进技术生产的细分型高性能步进驱动器(M = Microstep),适合驱动中小型的任何3.5A相电流以下的两相或四相混合式步进电机(4，6，8线均可)。电流控制采用先进的双极性等角度恒力矩技术，比濒临淘汰的单极性技术(6根性接法)可产生更大的力矩和功率，国外教材一般认为双极性控制可在同等尺寸的电机上提高力矩输出达30%。由于采用国外先进技术，比国内同类产品电流波纹小，电机发热小，高速力矩大。其细分功能使步进电机运转精度提高，振动减小，噪声降低。此驱动器还具有其它许多理想特点，例如：单电源供电、光隔离输入、细分精度可选等。每秒两万次的斩波频率，可以消除驱动器中的斩波噪声。另一有用的功能是静止自动减流，从而减少电机和驱动器的发热。在驱动器的侧边装有一排拨码开关组，可以用来选择细分精度，以及设置动态工作电流(8等级)和静态工作电流。当过压或过流时，驱动器指示灯由亮变红，清除保护状态，需解除过压或过流条件，重新上电，驱动器指示灯变绿才能正常工作。
M535B是一新型的版本，体积更小，重量更轻，电机发热更小，电机噪音特别低。

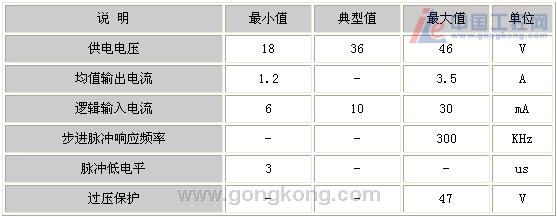

电气规格

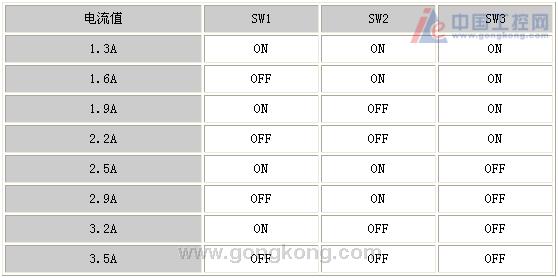

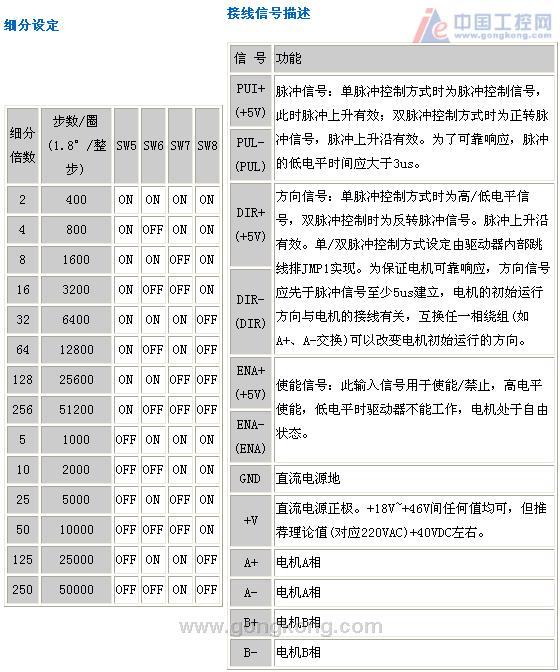

电流设定

全流/半流设定
SW4：ON=全流
SW4：OFF=半流

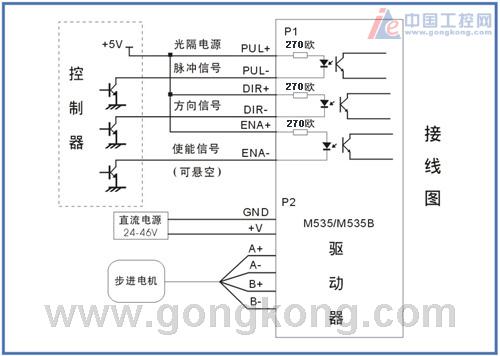

接线图

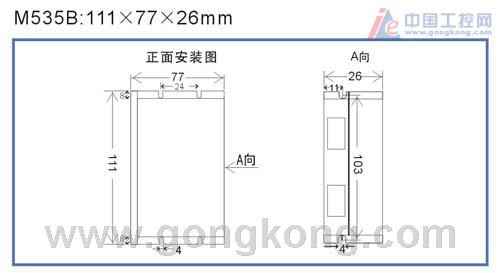

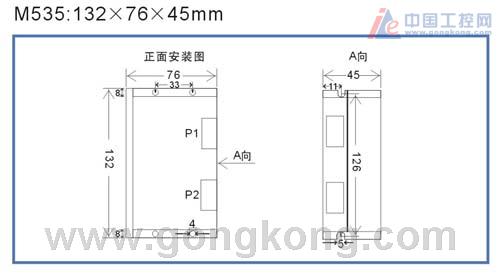

外形尺寸 单位：毫米
