雷赛 M415B两相细分步进驱动器

特性
高性能、低价格
供电电压可达40VDC
驱动电流可达1.5A
静止时电流可自动减半
细分精度64细分可选,动态可改细分
光隔离信号输入
电机噪声优化功能
可驱动任何1.5A相电流以下两相、四相混合式步进电机
双极恒流斩波方式
20KHz斩波频率，最高频率100KHz
精巧的外形尺寸便于安装

应用领域

适合各种小型自动化设备和仪器，例如：气动打标机、贴标机、割字机、激光打标机、绘图仪、小型雕刻机、数控机床、拿放装置等。在用户期望低振动、小噪声、高精度、高速度的小型设备中效果特佳。


概述

M415-64/M415B是采用中国专利技术生产的细分型高性能步进驱动器(M = Microstep),适合驱动中小型的任何1.5A相电流以下的两相或四相混合式步进电机。由于采用新型的双极性恒流斩波驱动技术，使用同样的电机时可以比其它驱动方式输出更大的速度和功率。其细分功能使步进电机运转精度提高1-64倍。每秒两万次的斩波频率，可以消除驱动器中的斩波噪声。另一有用的功能是静止自动减流：当电机处于停止状态时，输出电流可自动降至较低值，从而减少电机和驱动器的发热。静止电流值可由用户视具体应用自由设定。
为了满足用户脉冲频率不高的情况下实现低速高细分，高速时用低细分，上位机先检测驱动器输出的整步信号FSTEP，如整步信号有效，则上位机输出新的细分数(MS2、MS1、MS0)，待下一个整步出现后，驱动器就以新的细分数工作。动态改细分时，细分选择开关SW4、SW5、SW6必须置于OFF状态。上位机初始化后，应在输出脉冲前，设置细分数(MS2、MS1、MS0)。如MS2、MS1、MS0为全OFF状态，则驱动器不工作，直到MS2、MS1、MS0脱离全OFF状态。
M415B为带外壳的精品版本。

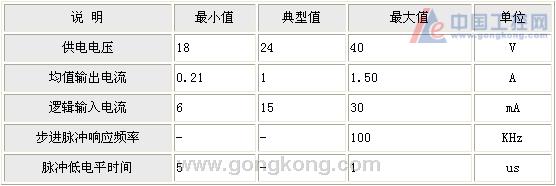

电气规格

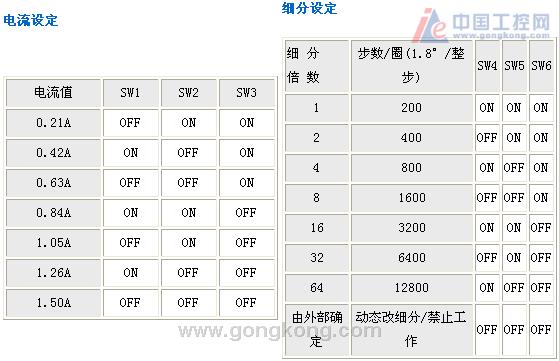

电流设定

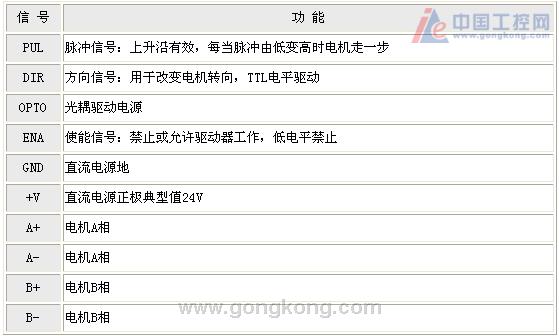

接线信号描述

接线图

外形尺寸 单位：毫米
