雷赛 MD2278两相细分步进驱动器

特性
高性能、低价格
纯正弦电流控制技术，超低噪声
电机和驱动器发热很低
交流供电电压80-220VAC
输出电流峰值可达7.8A（均值达5.5A)
光电隔离信号输入,脉冲响应频率最高可达400KHz
有过压、欠压、过流、相间短路、过热保护功能
十六档细分可选，400-10000步数/圈

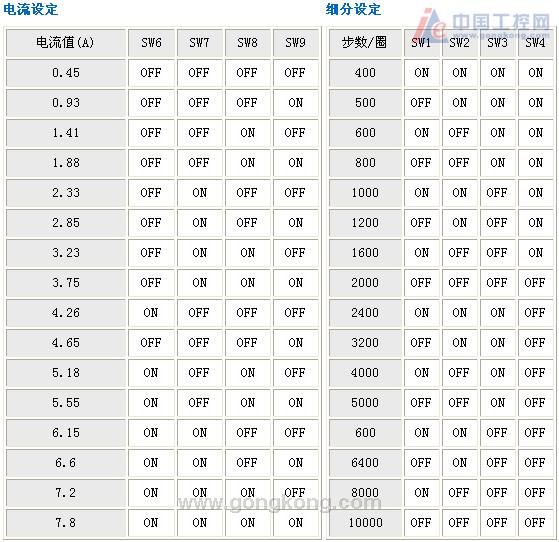

电流设定方便
静止时电流自动减半
输入电信号TTL兼容
单/双脉冲功能
可驱动4，6，8线两相步进电机

应用领域
　　适合各种大中型自动化设备和仪器，例如：雕刻机、贴标机、切割机、激光照排、绘图仪、数控机床、拿放装置等。在用户期望低振动、小噪声、高精度、高速度的设备中效果特佳。


概述
　　MD2278为雷赛公司最新推出的一款采用精密电流控制技术设计开发的高细分两相混合式步进电机驱动器，适合驱动110-130型的各种品牌的两相混合式步进电机。由于采用了先进的精密纯正弦电流控制技术，能大幅度降低电机运转时的噪声和振动，使得步进电机运转时的噪声和平稳性趋近于伺服电机的水平。和市场上的大多数其它细分驱动产品相比，步进电机和驱动器的发热量降幅达15-30%.

电气规格

控制方式设定
SW5:ON时为正脉冲和反脉冲控制方式
SW5:OFF时为脉冲和方向控制方式

P1弱电接线信号描述

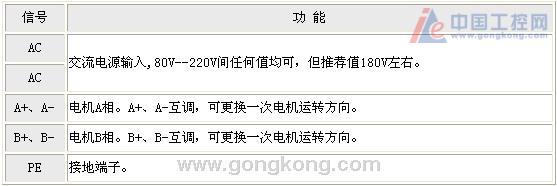

P2强电接口描述

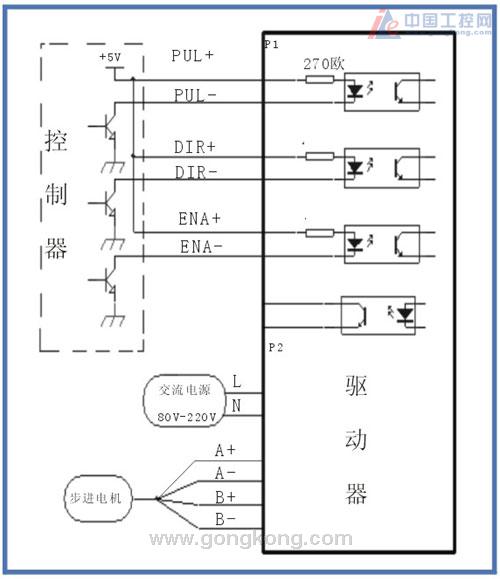

接线图

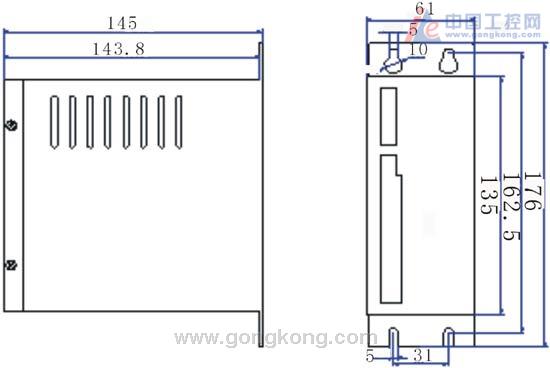

外形尺寸(单位：毫米)
