雷赛 MD556两相细分步进驱动器

特性
国家专利技术
纯正弦精密电流控制技术
超低电机运行噪声
电机和驱动器发热均为极低
供电电压可达70VDC（MD756）和50VDC（MD556）
输出电流峰值可达5.6A（均值4.0A)
电流设定方便，八档可选
细分精度2，4，6，8，16，32，64，128；5，10，20，25，40，50，100，125倍细分可选
静止时电流自动减半
可驱动4，6，8线两相步进电机
具有过压、短路等保护功能
光隔离差分信号输入，脉冲响应频率最高可达400KHz
精致小巧的外形尺寸（118*75.5*33mm）

应用领域
　　适合各种中小型自动化设备和仪器，例如：雕铣机、激光雕切机、切割机、激光照排、绘图仪、数控机床、拿放装置等。在用户期望低振动、超小噪声、高精度、高速度的设备中效果特佳。


概述
　　MD756/556采用国内首创的纯正弦精密电流控制技术设计的高性能细分步进电机驱动器，特别适合于要求超低噪声和低电机发热等场合。当前国内市场上的绝大多数细分驱动器均采用“拟正弦”电流控制技术，驱动器的输出电流要么是变形的正弦波，要么具有较大的电流纹波，因此易引起电机运行时的较大噪声和振动，也会引起较严重的电机发热，使电机引起长时间工作力矩下降和电机老化及使用寿命问题。MD756/MD556所采用的纯正弦精密电流控制技术（自由国家专利技术）能很好的改进上述问题，使步进电机的运行效果一定程度上接近伺服水平。
和低成本的M542一样，此驱动器亦具有多细分，小体积，多种保护可自动半流等功能。如低成本的M542的电机噪声和振动仍不能满足设备上的使用要求时，建议用户采用MD756/MD556。MD756电压可达70VDC（短时间内可耐80VDC），是该功率范围全国最小的细分驱动器。高性能和较低成本的MD756/MD556积极推动了中国步进技术发展，能为国内外客户进一步改进设备性能发挥建设性作用。
　　注：用户采用MD756/MD556时，建议采用雷泰提供的优化配套步进电机。如自己提供电机，其电气参数需在一定范围内，否则需电话联络雷泰应用工程师协助优化。

电气规格

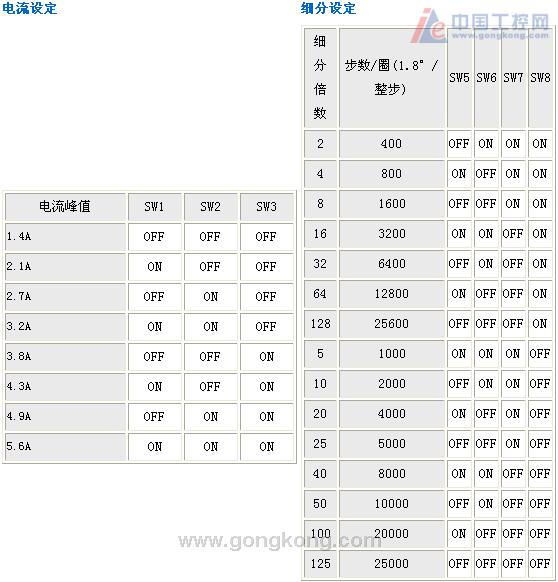

全流/半流设定 SW4:ON=全流 SW4:0FF=半流

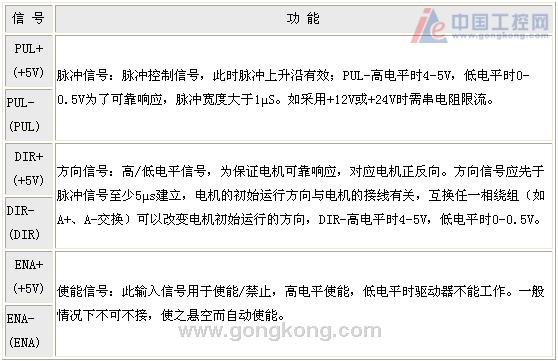

P1弱电接线信号描述

P2强电接口描述

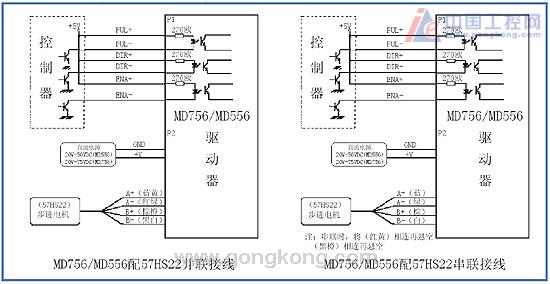

接线图

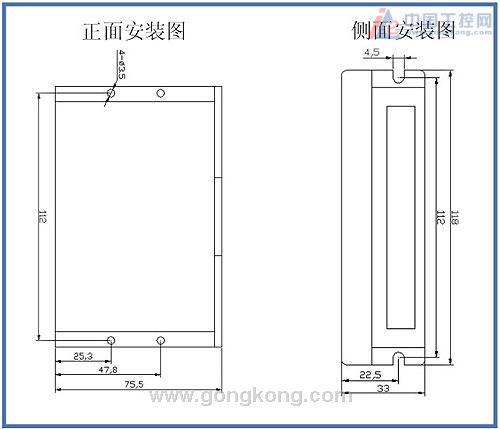

外形尺寸(单位：毫米)

注：具体参数请见产品介绍网址
