搜博 SM1810A RS232串口温湿度传感器
SM1810A温湿度传感器,配合美国瑞士专用温湿度传感器及RS485总线技术,基于工业用MODBUS-RTU协议,实现低成本温湿度状态在线监测的实用型一体化传感器。
产品分类:物联网 仪器仪表 现场仪表 温度仪表 感知层 温度传感器
品牌:搜博
产品介绍
SM1810A温湿度传感器,配合美国瑞士专用温湿度传感器及RS485总线技术,基于工业用MODBUS-RTU协议,实现低成本温湿度状态在线监测的实用型一体化传感器。
本传感器可应用于(1)SMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8)宾馆温湿度监控(9)档案室温湿度监控(10)智能家居温湿度监控(9) 其它需要监测温湿度的各种场合等。
产品特色
1. 采用进口传感器,精度高
2. RS232直接与电脑相连
3. 指令简单
4. 标准工业导轨安装
5. DC5V电源供电
6. 组网方案,每个传感器都有一个地址,可任意设置地址
7. 高性价比
技术参数
参数 | 值 |
显示测温范围 | -40℃~+123.8℃ |
测温精度 | ±0.5℃ |
显示测湿范围 | 0~100%RH |
测湿精度 | 默认:±4.5%RH (可选SM1810A2:±3%RH SM1810A3:±2%RH) |
波特率 | 9600 |
通讯端口 | RS232 |
供电电源 | 总线供电,DC5V 1A |
耗电 | 1W |
存储温度 | -40 - 85℃ |
运行环境: | -40 - 85℃-40℃~+85℃ |
外形尺寸 | 45×65×28mm³ |

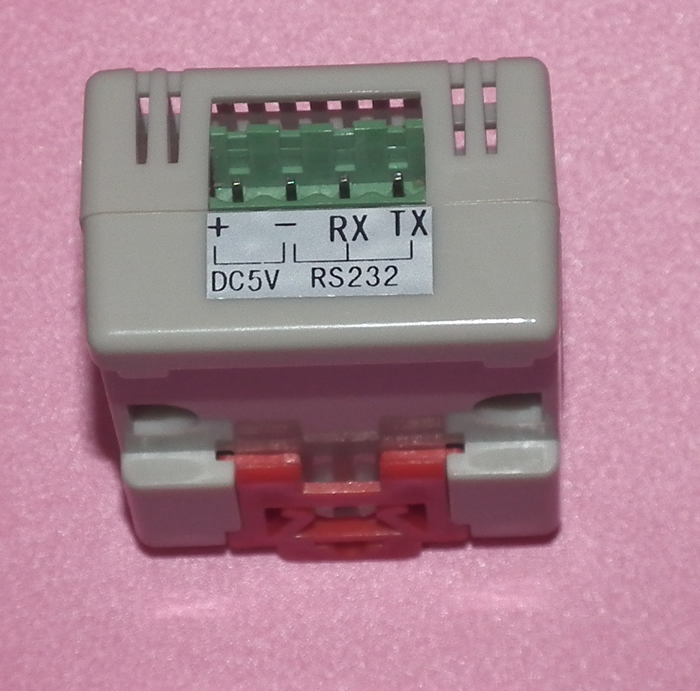

接口说明
RS232接口
接口其引脚定义如下:
引脚 | 说明 | |
1 | V+ | DC 5V电源正 |
2 | V- | DC 5V电源负及DB9-5脚 |
3 | TX | RS232 TX (DB9-3脚) |
4 | RX | RS232 RX (DB9-2脚) |
外形尺寸
通讯协议
设备所有操作或回复命令都为16进制数据。默认通讯波特率:9600,8,n,1。
基本命令格式:
[设备地址][功能码][起始地址:2字节][数据长度:2字节][CRC16校验]
意义如下:
A、设备地址:设备地址范围为1-35,其中250即0xFA为通用查询地址,当不知道设备地址时,可用此通用查询地址进行查询。
B、功能码:不同的应用需求功能码不同,比如3为查询输入寄存器数据。
C、起始地址:查询或操作寄存器起始地址。
D、数据长度:读取的长度。
E、CRC校验:CRC16校验,高位在前,低位在后。
1)读取数据(功能码为0x03 )
[设备地址][03][起始地址:2字节][数据长度:2字节][CRC16校验]
注:数据长度为2字节,SM1810温湿度传感器值固定为0x00 02
设备响应:
[设备地址][命令号][返回的字节个数][数据1][数据2][CRC16校验]
响应数据意义如下:
A、返回的字节个数:表示数据的字节个数,也就是数据1,2...n中的n的值。
B、数据1…N:各个传感器的测量值,每个数据占用两个字节。为整型数据,真实值为此值除以100。
例如:查询1号设备上温湿度传感器数据:
发送:01 03 00 00 00 02 C4 0B
回应: 01 03 04 06 F2 0C 53 1E 75
上例回复数据中:01表地址1,04表数据长度为4个字节,由于测点数据长度占两个字节,比如第一个数据为06 F2, 折成10进制即为:1778
,因模块分辨率为0.01,该值需除以100,即实际值为17.78度,同理:0C 53为第2路值,十进制数据为:3155,湿度值为31.55%RH.
与组态软件联机使用时,寄存器地址为:4x0001.
2)更改设备地址(功能号:0x06辅助命令号:0x0B )
发送命令格式:
[设备地址][命令号:0x06][ 辅助命令号:0x0B] [00 00] [目标地址:占1个字节] [CRC16]
说明:
A、目标地址:值范围为1-35,目标地址与当前地址不能相同。
B、00 00为十六进制数,为固定值,不可更改。
比如将设备地址1,更改为2,则命令为:
01 06 B 00 00 02 A 2F
设备响应:02 25 01 02 90 06
设备响应格式:[设备地址][ 查询设备地址命令号] [数据长度:1字节] [随机字节:1字节] [CRC16]
比如:02 25 01 18 11 CD 表明更主后当前设备地址为02 。
3)查询设备地址(功能号:0x25辅助命令号:0x02 )
若不知道当前设备地址、且总线上只有一个设备时,可以通过此命令查询当前设备地址。
发送命令格式:
[设备地址:0xFA][命令号:0x25][ 辅助命令号:0x02] [00 00 01] [CRC16]
说明:
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数,为固定值,不可更改。
比如查询当前设备地址,命令为 FA 25 02 00 00 01 99 FE
设备响应: 02 25 01 18 11 CD
设备响应格式:[设备地址][命令号] [数据长度:1字节] [随机字节:1字节] [CRC16]
比如:02 25 01 18 11 CD 表明设备地址为02 。
配件清单
序号 | 名 称 | 型号 | 数量 | 备注 |
1 | 温湿度数据采集模块 | SM1810A | 1台 | |
2 | 单片电源 DC5V 1A | 1个 | ||
3 | 串口线 | 1根 | ||
4 | 传感器测试线 | 1根 | ||
5 | 说明书 | 1份 |
订货须知
型 号 | 型号说明 | 备注 | |
SM1810 | SM1810xy | 其中x为 A时为RS232串口 B时 RS485接口 C时 CAN 接口 | Y=1时 ,精度4.5% Y=2时 ,精度3% Y=3时 ,精度2% |

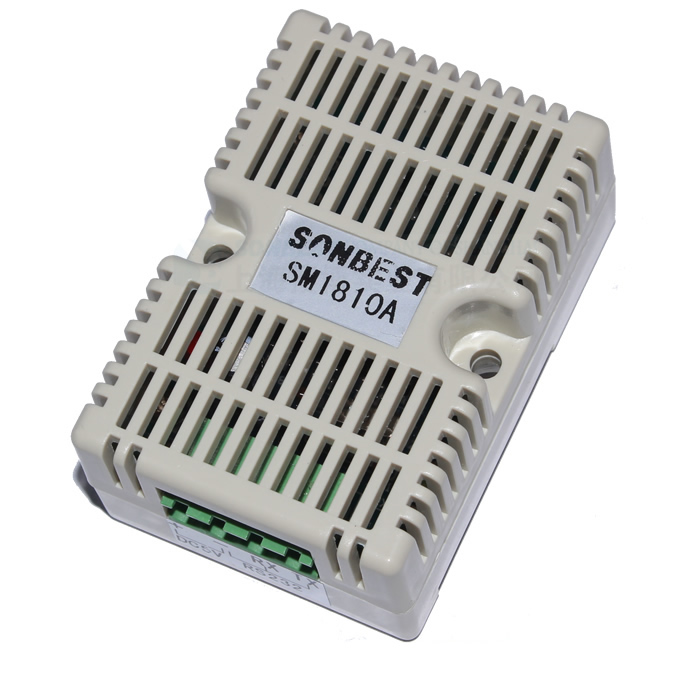

产品图片

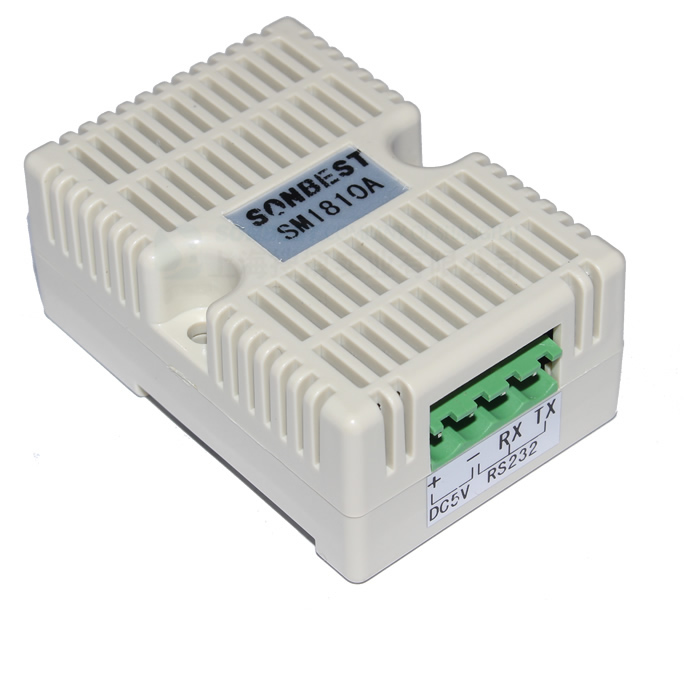

SM1810A配好电源及串口线全套
简单明了的接线示意图
关键词: 串口温湿度传感器,壁挂式温湿度数字传感器,RS232温湿度传感器,SHT10串口,串口温湿度,SHT11, 销售热线:021-51083595,批量用户请联系021-61374977,可以享受更多优惠。
