变频器原理

二、 变频器的原理（由直流变换为交流的方法）
1、 单相变频器的原理
下图为单相变频器的交流发生原理。

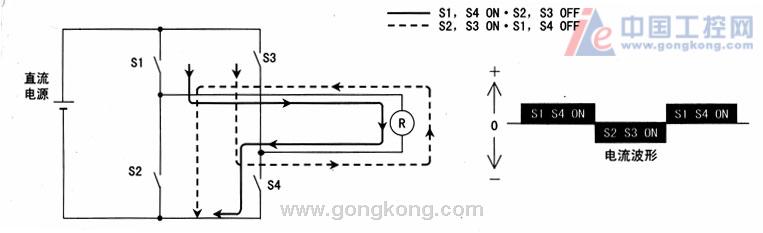

 如上图所示，将其假定为直流电源与S1~S4四个开关以及负载（R）相连接的回路。
(1) 将开关S1和S4置于ON，S3和S2置于OFF。
(2) 若将开关S1和S4置于OFF，S3和S2置于ON，则电流从负载的下方往上流。
这样，单相变频器，可通过开关的交互ON/OFF，将直流变换为交流。
这就是单相变频器的原理。

2、 变频器的原理
下图为单相变频器的交流发生原理。

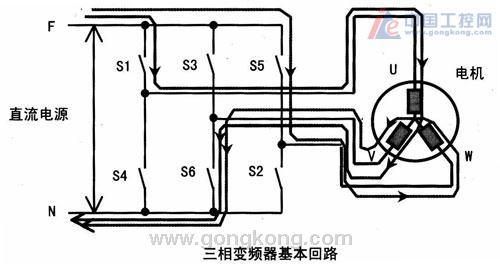

上图为三相交流形成原理。由于是三相，因此开关为6个（S1~S6）。将其以每60°错开，使之依次ON、OFF，这样在U－V、V－W、W－U之间每120°输入错开相位的三相交流电压，即可驱动电机。
