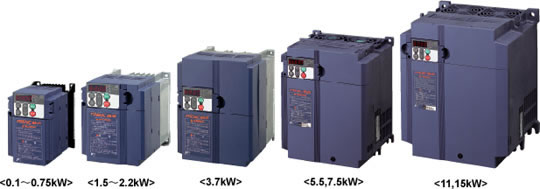

FUJI FRENIC-Multi系列 高性能 紧凑型变频器
绿色变频器 长寿命化 低干扰
产品分类：低压变频器
品牌：富士电机
产品介绍

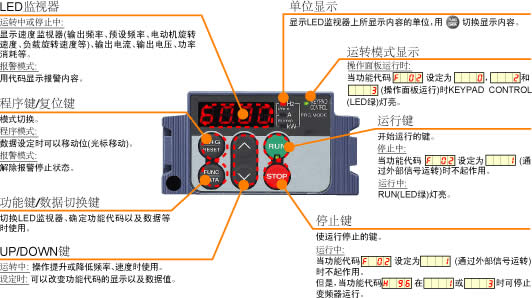

操作面板的模式大致可以分为以下3种。
|
|
程序模式 |
运行模式 |
报警模式 |
|||||
|
停止中 |
运行中 |
停止中 |
运行中 |
|||||
|
显示部分 |
|
功能 |
显示功能代码及数据 |
显示输出频率、预设频率、负载旋转速度、功率消耗、输出电流、输出电压等 |
显示报警内容以及报警记录 |
|||
|
状态显示 |
灯亮 |
闪烁 |
灯亮 |
闪烁/灯亮 |
||||
|
|
功能 |
表示处于程序模式中 |
显示频率、输出电流、功率消耗、旋转速度等的单位 |
无 |
||||
|
状态显示 |
|
|
灯灭 |
|||||
|
功能 |
表示运行操作选择(操作面板运转/端子运转) |
||||||
|
状态显示 |
选择操作面板运转时灯亮 |
|||||||
|
|
功能 |
表示没有运行指令 |
表示有运行指令 |
表示没有运行指令 |
表示有运行指令 |
表示跳闸停止中 |
||
|
状态显示 |
|
|
|
|
一旦运转过程中发生报警，则操作面板运转时:灯灭 |
|||
|
操作部分 |
|
功能 |
切换为运转模式 |
切换为程序模式 |
解除跳闸，移向停止模式或运转模式 |
|||
|
设定数据时的位移动(光标移动) |
||||||||
|
|
功能 |
功能代码的确定以及数据的存储、更新 |
切换LED监视器的显示内容 |
运转信息的显示 |
||||
|
|
功能 |
功能代码以及数据的增减 |
频率、旋转速度等设定的增减 |
报警记录的显示 |
||||
|
|
功能 |
无效 |
运行开始(切换为运转模式(运转中)) |
无效 |
无效 |
|||
|
|
功能 |
无效 |
减速停止(切换为程序模式(停止中)) |
无效 |
减速停止(切换为程序模式(停止中)) |
无效 |
||
RUN
RUN 灯灭
RUN 灯亮
RUN 灯灭
RUN 灯亮
另外， 本操作面板中装载有 “完整菜单模式”， 可以设定及显示以下内容。 “已更改的功能代码的显示及设定更改” “驱动监视器” “I/O检查” “维护信息” “报警信息” 等有关的具体操作方法，请参照使用说明书或FRENIC-Multi用户手册(MCHT275)。
<六种有害物质>
铅，汞，镉，六价铬，多溴联苯，多溴二苯醚

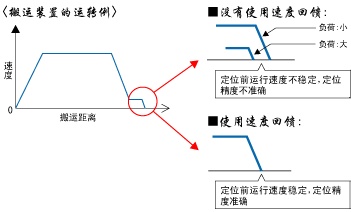

欧盟颁发的有关在电子电气设备中限制使用某些有害物质的指令2002/98/EC。 有寿命零件 预期寿命 主电路上的电解电容器 10年 印刷电路板上的电解电容器 10年 冷却风扇 10年 理想使用环境40℃，负载率 ：变频器额定电流的80％ 实际使用寿命会因使用环境的不同而产生差异。 选配卡名称 安装方法 RS-485通信卡 主机内置(与标准接口基板交换) PG接口卡(对应5V配件) 主机内置(与标准接口基板交换) PG接口卡(对应12V配件) 主机内置(与标准接口基板交换) CC-Link卡 正面安装 DeviceNet卡 正面安装 DIO卡 正面安装 SY(同步运转)卡 正面安装 PROFIBUS-DP卡 (近期上市) 注)适用SY卡的变频器主机为特殊型号产品，因此定购SY卡同时请定购与其匹配的主机。 在选配件中，我们为您准备了多功能操作面板。它具备[5位数表示的大型7段LED]和[带大型背光的液晶显示屏]，视认性高。另，液晶显示屏上可显示操作指南，一边看指南一边操作，简单轻松(有复制功能)。 可以从本公司网页免费下载Windows界面使用的软件，简单地进行功能代码的设定和管理。 标准系列 · PG反馈卡内置型 · RS-485通信卡内置型 · EMC滤波器内置型 本公司的FRENIC-Multi系列(FRENIC-Mini系列，FRENIC-VP系列，11系列)，标准内置突入电流抑制电阻，可以有效抑制在投入电源时的突入电流。与电动机直接连接电源时相比，周边设备可以选用低容量的。 作为外部冷却方式之一，可以使用选配件中的外部冷却风扇，安装简单，5.5kW以上亦可以标准配置。 在使用定位器时，选择Multi超强的碰停功能，能迅速、准确地实现定位效果。 提高了电流响应速度，在接触到定位器同时，迅速由限制转矩功能转换为控制电流功能，产生出相当准确和稳定的保持转矩,反弹现象。 反应迅速,呵护周围设备,将对搬运机械和传送装置的冲击量降低至最小限度。 无需事先调节定位前的搬运速度,高速搬运中依然出色定位，低速搬运中可实现无爬行过程,缩短工作周期时间。 抱闸释放时 电动机运作后，检测出转矩的产生，输出信号。 抱闸投入时 适时地抱闸投入，可以减少机械性抱闸的磨损。 转矩限制 限制电动机产生的转矩，有效实现机械性保护(不能限制瞬间 转矩)。 电流限制 限制变频器向电动机输出的电流值，有效实现电动机的热保护亦可限制大致的负载值(不能限制瞬间电流，无需自整定)。 特点 (1)配有2个通信接口，无需另外购置分支结合器 与周边设备的构成例图
冷却风扇更换指南
目 的 电动机累计 累计使用变频器的设备(电动机)的实际运行时间。 起动次数 计算变频器运行、停止的次数。
· 可切换漏极/源极 · 支持电压范围广 多功能操作面板有多种语言显示(中文，日文，英语，韩语)
3相200V系列 项 目 规 格 型 号 (FRN□□□E1S-2□) 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 标准适用电动机[kW](*1) 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 额 额定容量[kVA](*2) 0.30 0.57 1.1 1.9 3.0 4.1 6.4 9.5 12 17 22 电压[V](*3) 3相200～240V (带AVR功能) 额定电流[A](*4) 0.8 1.5 3.0 5.0 8.0 11 17 25 33 47 60 额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s 额定频率[Hz] 50, 60Hz 输 相数·电压·频率 3相200～240V,50/60Hz 电压·频率容许变动 电压: +10～-15%(相间不平衡率: 2%以内(*8))频率: +5～-5% 额定输入电流[A](*9) 带DCR 0.57 0.93 1.6 3.0 5.7 8.3 14.0 21.1 28.8 42.2 57.6 无DCR 1.1 1.8 3.1 5.3 9.5 13.2 22.2 31.5 42.7 60.7 80.1 所需电源容量[kVA](*5) 0.2 0.3 0.6 1.1 2.0 2.9 4.9 7.4 10 15 20 制 制动转矩[%](*6) 150 100 70 40 20 制动转矩[%](*7) - 150 直流制动 制动开始频率:0.1～60.0Hz, 制动时间:0.0～30.0s, 制动动作值:0～100% 制动用晶体管 内置 适用安全标准 UL508C, C22.2No.14, EN50178:1997 保护结构(IEC60529) IP20 封闭形, UL open type 冷却方式 自冷 风扇冷却 重 量[kg] 0.6 0.6 0.7 0.8 1.7 1.7 2.3 3.4 3.6 6.1 7.1 (*1) 标准适用电动机是指富士电机的4极标准电动机。 (*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。 (*3) 不能输出高于电源电压的电压。 (*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。 (*5) 表示的是使用直流电抗器(DCR)时的值。 (*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。) (*7) 是指使用外置制动单元(选配件·标准型号)时的平均制动转矩的数值。 (*8) 相间不平衡率[%] = (最大电压[V]-最小电压[V]) / 3相平均电压(V)×67(参照IEC61800-3) (*9) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。 3相400V系列
项 目 规 格 型 号 (FRN□□□E1S-4□) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 标准适用电动机[kW](*1) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 额定容量[kVA](*2) 1.1 1.9 2.8 4.1 6.8 9.9 13 18 22 电压[V](*3) 3相380～480V (带AVR功能) 额定电流[A] 1.5 2.5 3.7 5.5 9.0 13 18 24 30 额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s 额定频率[Hz] 50, 60Hz 输 相数·电压·频率 3相380～480V, 50/60Hz 电压·频率容许变动 电压:+10～-15%(相间不平衡率:2%以内(*8)) 频率:+5～-5% 额定输入电流[A](*9) 带DCR 0.85 1.6 3.0 4.4 7.3 10.6 14.4 21.1 28.8 无DCR 1.7 3.1 5.9 8.2 13.0 17.3 23.2 33.0 43.8 所需电源容量[kVA](*5) 0.6 1.1 2.0 2.9 4.9 7.4 10 15 20 制 制动转矩[%](*6) 100 70 40 20 制动转矩[%](*7) 150 直流制动 制动开始频率:0.1～60.0Hz, 制动时间:0.0～30.0s, 制动动作值:0～100% 制动用晶体管 内置 适用安全标准 UL508C, C22.2No.14, EN50178:1997 保护结构(IEC60529) IP20 封闭形, UL open type 冷却方式 自冷 风扇冷却 重 量[kg] 1.1 1.2 1.7 1.7 2.3 3.4 3.6 6.1 7.1 (*1) 标准适用电动机是指富士电机的4极标准电动机。 (*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。 (*3) 不能输出高于电源电压的电压。 (*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。 (*5) 表示的是使用直流电抗器(DCR)时的值。 (*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。) (*7) 是指使用外置制动单元(选配件·标准型号)时的平均制动转矩的数值。 (*8) 相间不平衡率[%] = (最大电压[V]-最小电压[V]) / 3相平均电压(V)×67(参照IEC61800-3) (*9) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。 单相200V系列
项 目 规 格 型 号 (FRN□□□E1S-7□) 0.1 0.2 0.4 0.75 1.5 2.2 标准适用电动机[kW](*1) 0.1 0.2 0.4 0.75 1.5 2.2 额 额定容量[kVA](*2) 0.3 0.57 1.1 1.9 3.0 4.1 电压[V](*3) 3相200～240V(带AVR功能) 额定电流[A](*4) 0.8 1.5 3.0 5.0 8.0 11 额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s 额定频率[Hz] 50, 60Hz 输 相数·电压·频率 单相200～240V, 50/60Hz 电压·频率容许变动 电压:+10～-15% 频率:+5～-5% 额定输入电流[A](*9) 带DCR 1.1 2.0 3.5 6.4 11.6 17.5 无DCR 1.8 3.3 5.4 9.7 16.4 24.8 所需电源容量[kVA](*5) 0.3 0.4 0.7 1.3 2.4 3.5 制 制动转矩[%](*6) 150 100 70 40 制动转矩[%](*7) - 150 直流制动 制动开始频率:0.1～60.0Hz, 制动时间:0.0～30.0s, 制动动作值:0～100% 制动用晶体管 内置 适用安全标准 UL508C, C22.2No.14, EN50178:1997 保护结构(IEC60529) IP20 封闭形, UL open type 冷却方式 自冷 风扇冷却 重 量[kg] 0.6 0.6 0.7 0.9 1.8 2.4 (*1) 标准适用电动机是指富士电机的4极标准电动机。 (*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。 (*3) 不能输出高于电源电压的电压。 (*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。 (*5) 表示的是使用直流电抗器(DCR)时的值。 (*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。) (*7) 是指使用外置制动单元(选配件·标准型号)时的平均制动转矩的数值。 (*8) 相间不平衡率[%] =(最大电压[V]-最小电压[V]) / 3相平均电压(V)×67(参照IEC61800-3) (*9) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。 项 目 规 格 型 号 (FRN□□□E1S-2□1P) 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 标准适用电动机[kW](*1) 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 额 额定容量[kVA](*2) 0.30 0.57 1.1 1.9 3.0 4.1 6.4 9.5 12 17 22 电压[V](*3) 3相200～240V (带AVR功能) 额定电流[A](*4) 0.8 1.5 3.0 5.0 8.0 11 17 25 33 47 60 额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s 额定频率[Hz] 50, 60Hz 输 相数·电压·频率 3相200～240V,50/60Hz 电压·频率容许变动 电压: +10～-15%(相间不平衡率: 2%以内(*7))频率: +5～-5% 额定输入电流[A](*8) 带DCR 0.57 0.93 1.6 3.0 5.7 8.3 14.0 21.1 28.8 42.2 57.6 无DCR 1.1 1.8 3.1 5.3 9.5 13.2 22.2 31.5 42.7 60.7 80.1 所需电源容量[kVA](*5) 0.2 0.3 0.6 1.1 2.0 2.9 4.9 7.4 10 15 20 制 制动转矩[%](*6) 150 100 70 40 20 直流制动 制动开始频率:0.1～60.0Hz, 制动时间:0.0～30.0s, 制动动作值:0～100% 制动用晶体管 内置 适用安全标准 UL508C, C22.2No.14(申请中), EN50178:1997 保护结构(IEC60529) IP20 封闭形, UL open type 冷却方式 自冷 风扇冷却 PG反馈卡 ·根据脉冲编码器输出的信号，可以进行速度反馈控制﹑定位控制﹑脉冲列的频率指令。 重 量[kg] 0.6 0.6 0.7 0.8 1.7 1.7 2.3 3.4 3.6 6.1 7.1 (*1) 标准适用电动机是指富士电机的4极标准电动机。 (*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。 (*3) 不能输出高于电源电压的电压。 (*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。 (*5) 表示的是使用直流电抗器(DCR)时的值。 (*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。) (*7) 相间不平衡率[%] = (最大电压[V]-最小电压[V]) / 3相平均电压(V)×67(IEC61800-3参照) (*8) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。
内部的各种有寿命零件，预期使用寿命均为10年。
缩短了设备维修周期。
(2)内置终端电阻，无需另外购置终端电阻
运行时间
(h)
(使用示例)
用于风机控制时，可作为滑轮上皮带的更换时间的参考。
(次)
(使用示例)
因为是纪录设备的运行、停止的次数，所以可以作为与运行、停止有关联的零件的更换时间的参考。
※本产品显示日语，英语，汉语，韩语，简体文字。
此外，还备有对应日语，英语，德语，法语，西班牙语，意大利语的版本。
(详情请另行垂询。)
注意 本网站记载的产品信息均是为了选择机型提供参考。实际使用时，请务必仔细阅读"使用说明书"后正确使用。

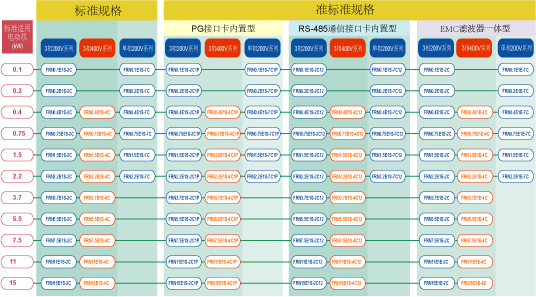

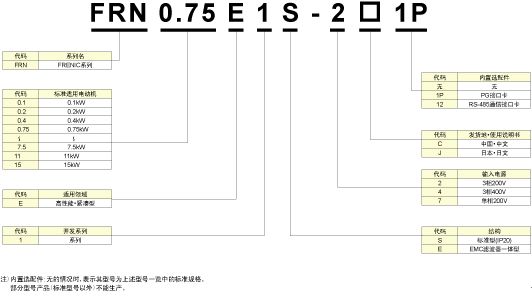

标准规格
3相200V系列
3相400V系列
单相200V系列
准标准规格 PG接口卡内置型
3相200V系列
3相400V系列
单相200V系列
准标准规格 RS-485通信内置型
3相200V系列
3相400V系列
单相200V系列
准标准规格 EMC滤波器一体型
3相200V系列
3相400V系列
单相200V系列
通用规范
定
输
出
(0.7)
(1.4)
(2.5)
(4.2)
(7.0)
(10)
(16.5)
(23.5)
(31)
(44)
(57)
入
电
源
动
以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。
&, lt;, P class=MsoNormal align=left st, yle="TEXT-ALIGN: left; mso-pagination: widow-orphan" ,>额
定
输
出
入
电
源
动
以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。
定
输
出
(0.7)
(1.4)
(2.5)
(4.2)
(7.0)
(10)
入
电
源
动
以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。
定
输
出
(0.7)
(1.4)
(2.5)
(4.2)
(7.0)
(10)
(16.5)
(23.5)
(31)
(44)
(57)
入
电
源
动
·适用编码器:电源DC5V 100mA以下，互补输出或开放集电极输出。
·最大输入脉冲频率:30kHz
以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。
