- 型号:GRB12110D-2W5、GRB24250D-5W
- 数量:10000000
- 有效期:2023/4/17 0:00:00
描述:
12V转150V、250V直流隔离模块/升压模块
产品特点
● 效率高达 80%
● 1*1英寸标准封装
● 单电压输出
● 价格低
● 稳压输出
● 工作温度: -40℃~+85℃
● 阻燃封装,满足UL94-V0 要求
● 温度特性好
● 可直接焊在PCB 上
产品应用
GRB 0.2~5W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为:4.5~9V、9~18V、及18~36VDC标准(2:1)宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压:100VDC、110VDC、150VDC、200VDC、250VDC等,具有功率密度大,输出功率高,应用范围广等优点。
技术参数
输出特性 | ||
技术指标 | 技术参数 | 测试条件 |
稳压精度 | 3.0 %max | 0%~100%负载范围 |
电压调整率 | 0.5%max | 满载 |
负载调整率 | +/-0.5% type. +/-1% max. (No load to full load) | 0%~100%负载范围 |
纹波和噪声 | ≤150 mV p-p, max | 20MHz带宽 |
动态响应速度 | ≤150us | 25%负载~满载 |
启动延迟时间 | 500ms | |
输入特性 | ||
输入电压范围 | (5VDC) 4.5—9.0VDC | |
(12VDC)9.0—18VDC | ||
(24VDC)18—36VDC | ||
线性高速率 | 0.5% | 低端 ~ 高端 |
一般特性 | ||
开关频率 | 300KHz | 典型值 |
转换效率 | 参见型号选择表 | |
隔离电压 | 不隔离 | 输入和输出之间 |
平均无故障间隔时间 | 1000000小时 | |
温度系数 | 0.02%/℃ | |
环境特性 | ||
工作温度范围 | -40℃~+85℃ | |
储存湿度 | -55℃~+125℃ | |
相对湿度 | 10%~90% | |
冷却方式 | 自由空气 |
产品型号选择指南
产品型号 | 输入电压 (VDC) | 输出电压 (VDC) | 输出电流 (mA) | 效率 (%) | |
标称值 | 输入范围 | ||||
200 | 1 | 50 | |||
GRB05110D-1W | 5 | 4.5—9.0 | 110 | 9 | 70 |
GRB12110D-2W5 | 12 .0 | 9.0~18.0 | 20 | 80 | |
GRB12150D-2W | 12 .0 | 9.0~18.0 | 150 | 14 | 82 |
GRB12250D-2W | 12 .0 | 9.0~18.0 | 250 | 8 | 85 |
GRB24110D-2W | 24 .0 | 18.0~36.0 | 110 | 18 | 82 |
GRB24150D-2W | 24 .0 | 18.0~36.0 | 150 | 13 | 84 |
GRB24250D-2W | 24 .0 | 18.0~36.0 | 150 | 8 | 86 |
GRB12110D-3W | 12 .0 | 9.0~18.0 | 110 | 27 | 80 |
GRB12150D-3W | 12 .0 | 9.0~18.0 | 150 | 20 | 82 |
GRB12250D-3W | 12 .0 | 9.0~18.0 | 250 | 12 | 85 |
GRB24110D-3W | 24 .0 | 18.0~36.0 | 110 | 27 | 82 |
GRB24150D-3W | 24 .0 | 18.0~36.0 | 150 | 20 | 83 |
GRB24250D-3W | 24 .0 | 18.0~36.0 | 250 | 12 | 85 |
GRB12150D-5W | 12 .0 | 9.0~18.0 | 150 | 34 | 85 |
GRB12250D-5W | 12 .0 | 9.0~18.0 | 250 | 20 | 86 |
GRB24110D-5W | 24 .0 | 18.0~36.0 | 110 | 45 | 85 |
GRB24150D-5W | 24 .0 | 18.0~36.0 | 150 | 34 | 87 |
GRB24250D-5W | 24 .0 | 18.0~36.0 | 250 | 20 | 88 |
产品选型举例:
1、 型号:GRB12110D-2W5,输出端C4电容可选 47UF/200V的电解电容。
输入电压Vin:9~18VDC;输出电压Vout:110VDC;输出功率:2.5W
2、 型号:GRB24250D-5W,输出端C4电容可选 47UF/680V的电解电容。
输入电压Vin:18~36VDC;输出电压Vout:250VDC;输出功率:5W
备注:GRB系列高电压稳压输出高于80VDC的产品请在输出端增加一个滤波电容。

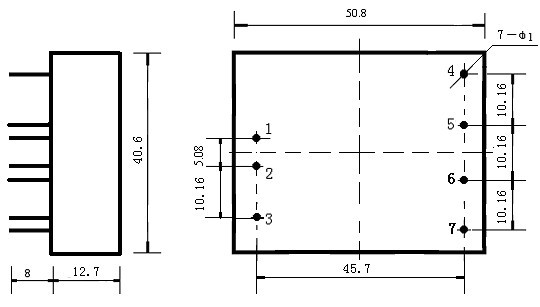

产品尺寸和引脚描述:
PIN脚 | W2~5W 引脚功能说明 | |
1 | +Vin | 输入正 |
2 | GND | 输入地 |
3 | +Vout | 输出正 |
4 | NC | 空脚 |
5 | GND | 输出地 |
