涌纬自控 GD8051-EX检测端隔离式安全栅

一、特性
● 将危险现场的各种本安设备的直流信号输入。
● 标准模拟信号电隔离。
● 线性化转换输出，可选择4～20mA或1～5V信号以及其它所需的直流信号。
● 模块化表芯设计，内部采用数字化调校，无需零点和满度调节电位器，温度漂移自动补偿。
● 带有工作电源指示灯。
● 单通道，一路输入一路输出，本安输入回路[Exia]IIC，输入回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
　

二、描述
①GD8051-EX直流信号输入隔离式安全栅，是对连接到危险场合的直流信号输入，经安全栅隔离限能处理，转换分配成两路成标准过程信号输出至安全区的控制系统或其它智能仪表。
②本隔离式安全栅需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
　

三、技术规格
●产品型号：GD8051-EX
型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
●工作电源
电源接线：独立的接线端子13－，14＋，可带电拔插
电源电压：20~35VDC
余波Wpp：＜5％
电流损耗：约80mA
电源指示：得电时LED 灯亮：绿色
●输入回路（Exia IIC危险区）
输入通道：端子1－，2＋接线（参见端子接线图）
电流信号：4～20mA；0～20mA；或指定电流量程
电压信号：1～5V；0～5V；0～10V；或指定电压量程
输入阻抗：内置输入电阻50Ω
●输出回路（安全区）
输出通道：端子10,11,12接线（参见端子接线图）
输出电流：4～20mA；0～20mA；或指定电流量程
电流输出时允许负载：0～550Ω（4～20mA，0～20mA输出时）
输出电压：1～5V；0～5V；0～10V；或指定电压量程
电压输出阻抗：内置输出电阻250Ω
●性能指标
标准精度：±0.1%FS
温度漂移：±0.015%/℃
响应时间：≤1s（0→ 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%允许电压范围）
负载电阻变化影响：±0.1%/250＆#8486
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1 分钟50Hz
安全区与危险区
之间间隔离电压：250VAC
抗电磁兼容性：符合IEC61000相关抗电磁标准
●环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
●结构及外形尺寸
结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子
外形尺寸：W16×H116×D110（mm），参见外形尺寸图
整机重量：约110g
●安全防爆认证参数：整机满足GB3836.1-2000和GB3836.4－2000标准相关要求
防爆等级标志：[Exia]IIC
安全认证参数:Um:250V;Uo:28V;Io:93mA
Ro:300Ω;Lo:1.5mH;Co:0.083μF
　

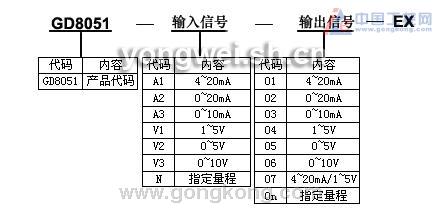

四、型号选择
