涌纬自控 GD8045-EX操作端隔离式安全栅

一、特性
● 驱动危险现场的本安设备，负载可高达750Ω。
● 可选择4～20mA或1～5V信号输出，或其它所需的直流信号。
● 模块化表芯设计，内部采用数字化调校，无需零点和满度调节电位器，温度漂移自动补偿。
● 带有工作电源指示灯。
● 单通道，一路输入一路输出，本安输出回路[Exia]IIC，输出回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
①GD8045-EX信号输出隔离式安全栅，接受来自处于安全区调节器或操作器的4～20mA信号，经本隔离式安全栅隔离传送，重现并驱动处于危险现场的电气（I/P）转换器、阀门定位器各种线性执行器、显示设备等本安仪表。
②本隔离式安全栅需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格
●产品型号：GD8045-EX
●型号规格（代码）
代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
●工作电源
电源接线：独立的接线端子13－，14＋，可带电拔插
电源电压： 20~35VDC
余波Wpp：＜5％
电流损耗：约80mA
源指示：得电时LED灯亮；绿色
●输入回路（安全区）
输入通道：端子11－，12＋接线（参见端子接线图）
电流信号：4～20mA
输入阻抗：内置输入电阻100Ω
输入压降：20mA时，<4V
●输出回路（Exia IIC危险区）
输出通道：端子1－，2＋接线（参见端子接线图）
输出电流：4～20mA
电流输出时允许负载:750Ω(4～20mA,0～20mA输出时)
输出电阻：＞2MΩ
●性能指标
标准精度：±0.1%FS
温度漂移：±0.015%/℃
响应时间：≤1s（0→ 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500V DC（AC）
隔离能力：1500VAC/1分钟50Hz
安全区与危险区
之间间隔离电压：250VAC
抗电磁兼容性：符合IEC61000相关抗电磁标准
●环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
●结构及外形尺寸
结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子
外形尺寸：W16×H116×D110（mm），参见外形尺寸图
整机重量：约110g
●安全防爆认证参数：整机满足GB3836.1-2000和GB3836.4－2000标准相关要求
防爆等级标志：[Exia]IIC
安全认证参数:Um:250V;Uo:28V;Io:93mA
Ro:300Ω;Lo:1.5mH;Co:0.083μF

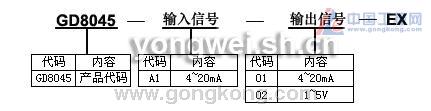

四、型号选择

订货须知
1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列举例1的订货组合方式。
举例1 输 入：4～20mA
输 出：4～20mA
订货代码为：GD8045-A1-01-EX
举例2 输 入：4～20mA
输 出：1～5V
订货代码为：GD8045-A1-02-EX
