涌纬自控 GD8011开关量输入隔离器(一入一出)

一、特性
● 开关 / NAMUR 接近开关输入。
● 继电器转换触点输出，或可选晶体管、TTL 电平输出。
● 带有线路故障检测和输入输出反相控制功能。
● 带有工作电源指示灯，输出状态指示灯。
● 单通道，一路输入一路输出。
● 即插即拔式接线端子，DIN导轨卡式安装

二、描述
①GD8011开关量输入隔离器，接收来自开关或接近开关输入信号，通过隔离器以一个继电器带转换触点输出传送至安全区。
②本隔离器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格
●产品型号：GD8011
型号规格（代码）：代码是指明信号输入或输出的量程范围， 用户订货时可自由选定（见选型谱）
●工作电源
电源接线：独立的接线端子 13－，14＋，可带电拔插
电源电压：20~35VDC
电流损耗：24VDC时，＜35mA
电源指示：得电时LED灯亮：绿色
● 输入回路
输入通道：端子1－、2＋ 接线（参见端子接线图）
输入开关类型：开关、NAMUR型接近开关
给传感器的电压：从1KΩ起，4.5V～9.0V
开关阀值：1.5mA
● 输出回路：一个继电器带转换触点
输出通道：响应时间：最大10ms
继电器特性：触点功率：250VAC，2A，cosφ>7 ；40VDC，2A，电阻负载
继电器类型：单刀转换继电器
注意：电阻负载必须被抑制
● 输入/输出特性
正常（反相）相位：
如果Iin > 2.1mA 或Rin <2KΩ ：继电器触点输出被激励；黄色 LED 灯点亮（不激励，LED 灯灭）
如果Iin < 1.2mA 或Rin >10KΩ：继电器触点输出不激励；黄色 LED 灯熄灭（被激励，LED 灯亮）
回滞：典型值 200μA ●线路故障检测（LFD）
用户可选
LED 红色灯显示线路是否故障，线路故障时，LED 红色灯亮，继电器不被激励
Iin < 100μA，开路报警；Iin > 250μA，开路不会报警；
Rin < 100Ω，短路报警；Rin > 360Ω，短路不会报警
注意：当用到 LFD 功能时，开关触点输入时必须接上电阻。
500Ω～1KΩ与开关串连;20KΩ~ 25KΩ 与开关并连
● 反相设置（用户可选）
● 隔离性能
绝缘电阻：≥100MΩ/500V DC（AC）
隔离能力：1500VAC/1 分钟50Hz
抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
结构:卡装式模块化表芯ABS 材质机壳拔插式端子
外形尺寸：W 16×H116×D110（mm） ，参见外形尺寸图
整机重量：约110g

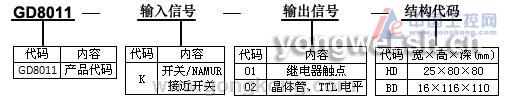

四、型号选择

订货须知
1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列 举例 1 的订货组合方式。
举例 1： 输 入： 开关 / 接近开关
输 出： 继电器触点
订货代码为：GD8011-K-01
举例 2： 输 入： 开关 / 接近开关
输 出： 晶体管、TTL电平
订货代码为：GD8011-K-02
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。

●  外形尺寸
          宽（厚）×  高  ×  深＝16×116×110（mm）

六、端子接线图
      ●  端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
