涌纬自控 GD8041现场电源配电信号输入隔离器(一入一出)

一、特性
● 给变送器提供驱动电压16.5～28V。
● 将变送器4～20mA信号隔离传送。
● 可选择4～20mA或1～5V信号输出，或其它所需的直流信号。
● 模块化表芯设计，无需零点和满度调节。
● 带有工作电源指示灯。
● 单通道，一路输入一路输出，输入回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装
二、描述
①GD8041现场电源（配电）信号隔离器，是向现场的变送器提供隔离的电源电压，并将变送器产生的 4～20mA信号经本隔离器转换成所需的直流信号至控制系统或其它智能仪表。
②本隔离器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格
● 产品型号：GD8041
● 型号规格（代码）
代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
● 工作电源
电源接线：独立的接线端子13－，14＋，可带电拔插
电源电压：20~35VDC
电流损耗：24VDC时，＜50mA
电源指示：得电时LED灯亮；绿色
● 输入回路
输入通道：端子1，2，3接线（参见端子接线图）
变送器信号输入：4～20mA
驱动变送器的配电电压：16.5～28V
输入阻抗：内置输入电阻50Ω
● 输出回路
输出通道：端子10，11，12接线（参见端子接线图）
输出电流：4～20mA；0～20mA；或指定电流量程
电流输出时允许负载：0～550Ω（4～20mA，0～20mA 输出时）
输出电压：1～5V；0～5V；0～10V；或指定电压量程
电压输出阻抗：内置输出电阻250Ω
纹波（Vp-p）：＜10mV

● 性能指标
标准精度：±0.1%FS
温度漂移：±0.015%/℃
响应时间：≤1s（0 → 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1分钟50Hz
抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
结构：卡装式模块化表芯ABS材质机壳拔插式端子
外形尺寸：W16×H116×D110（mm），参见外形尺寸图
整机重量：约110g

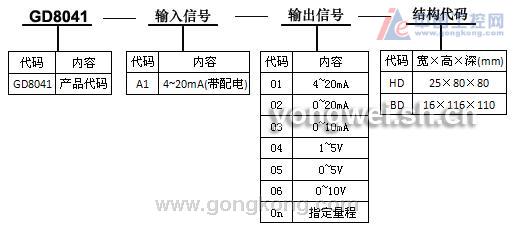

四、型号选择

订货须知
1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列举例1 的订货组合方式。
举例1 输入： 变送器4～20mA
输出：4～20mA
外形尺寸：16×116×110
订货代码为：GD8041-A1-01-BD
举例2 输入：变送器4～20mA
输出：1～5V
外形尺寸：16×116×110
订货代码为：GD8041-A1-04-BD
