涌纬自控 YWG-HTD-7霍尔电流变送器

上海涌纬自控成套设备有限公司

2008/5/3 0:00:00

产品简介：

产品分类：

仪器仪表显示控制仪表现场仪表分析测试仪表

品牌：

涌纬自控

产品介绍

一、概述

YWG系列霍尔效应变送器，针对霍尔效应变送器普遍存在温度漂移大的缺点，采用补偿电路进行控制，有效地减少了温漂对测量精度的影响，确保测量准确；可以测量任意波形的电流和电压，按用户要求提供标准变送器输出参数（如：DC 0～5V、1～5V、0～20mA、4～20mA等），具有精度高、安装方便、售价低的特点。

YWG系列霍尔效应变送器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。

二、原理

YWG-HTD-7-□A□/□型电流变送器是一种原边与副边高度电隔离，能将被测直流、交流、脉动电流等信号按线性比例转换成直流电流或直流电压输出的仪器。它具有温度特性好、线性度高、性能稳定、产品可上下开合、安装简便等优点。

三、主要功能与特性

1、可以测量任意波形的电流，输出端能真实地反映输入端电流或电压的波形参数
2、采用温度补偿电路进行控制，有效减小温漂对测量精度的影响，确保测量准确
3、精度高、安装方便、售价低

四、性能指标

过载能力：2倍连续、20倍1秒
准确度：＜1.0%N
线性度：优于0.2%
失调电压：电压小于±20mV，电流小于±0.2mA
温度漂移：优于±100ppm/℃
反应时间：小于100ms
频率特性：0～10kHz
工频耐压：AC2kV/min.1mA
工作环境：0～45℃
工作电源：±12V～±15V，＋12V，＋15V，＋24V
电源耗电：电压输出≤30mA，电流输出≤30mA＋1N
阻燃特性：UL94－V0
执行标准：QB/44160017 113－2002
外壳材料：阻燃塑料(蓝色)
隔离：输入/输出隔离
结构：引脚接线

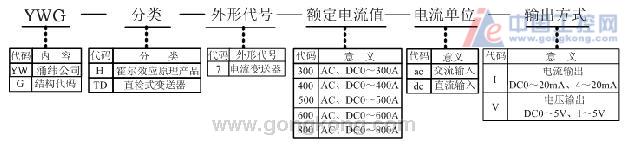

五、产品选型表

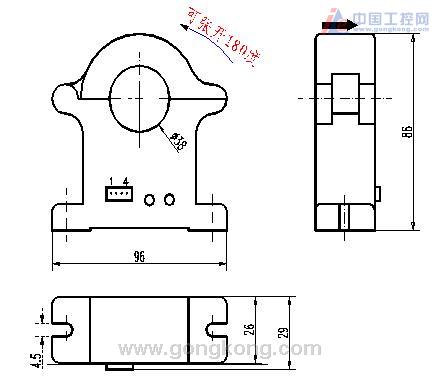

六、外形尺寸图

七、注意事项

1、工作电源、输出端必须正确连接，不能错接；

2、对于两个电位器，请不要随意调整，若需调校，用小螺丝刀缓慢旋转至所需精度即可；

3、原边母线的温度不应超过60℃；

4、当电流母线填满原边穿线孔时，获得最佳的测量精度；

5、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米；

6、测直流电流时，电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。

7、选型时，请特别注意输入线的线径及外形尺寸，以选择能满足要求的产品。
